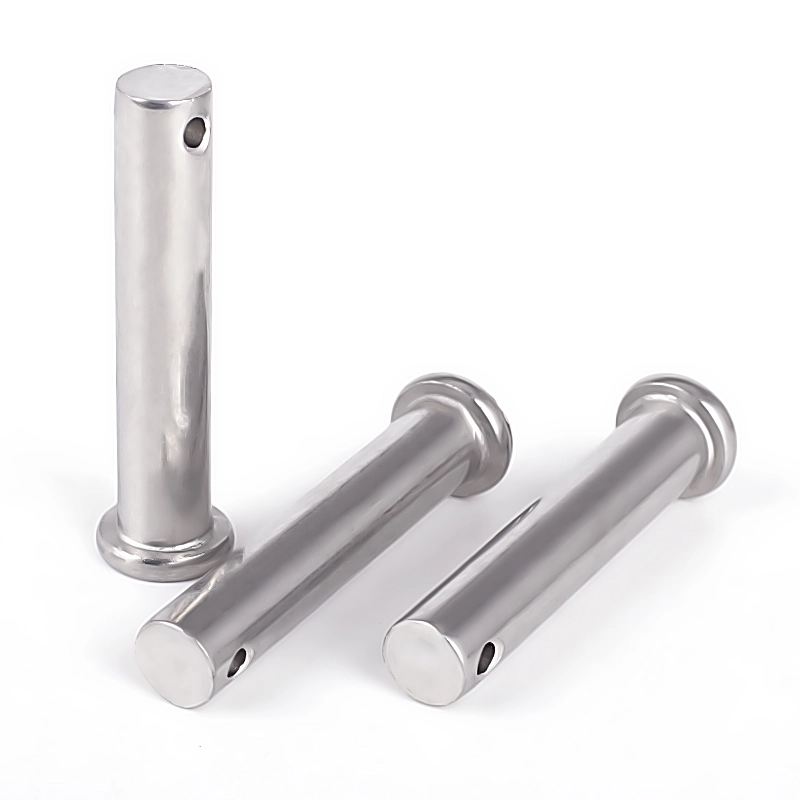

Știft de șochetă pentru conexiune mecanică

Acest știft de șochetă pentru conexiune mecanică, vândut direct de Wanluo Factory, este o componentă de conectare mobilă cilindrică standard industrial. Este utilizat în principal pentru scenarii de asamblare dinamică care implică balamale mecanice, îmbinări rotative și structuri mobile flexibile ale bielelor. Spre deosebire de știfturile fixe de pe piață, care sunt utilizați doar pentru poziționare precisă statică, acest produs este proiectat cu o conexiune mobilă dinamică ca scop principal, adaptat în mod specific la diferite îmbinări mecanice care necesită rotație alternativă, balansare unghiulară și deschidere și închidere flexibilă.

Trimiteți întrebarea

Product Description

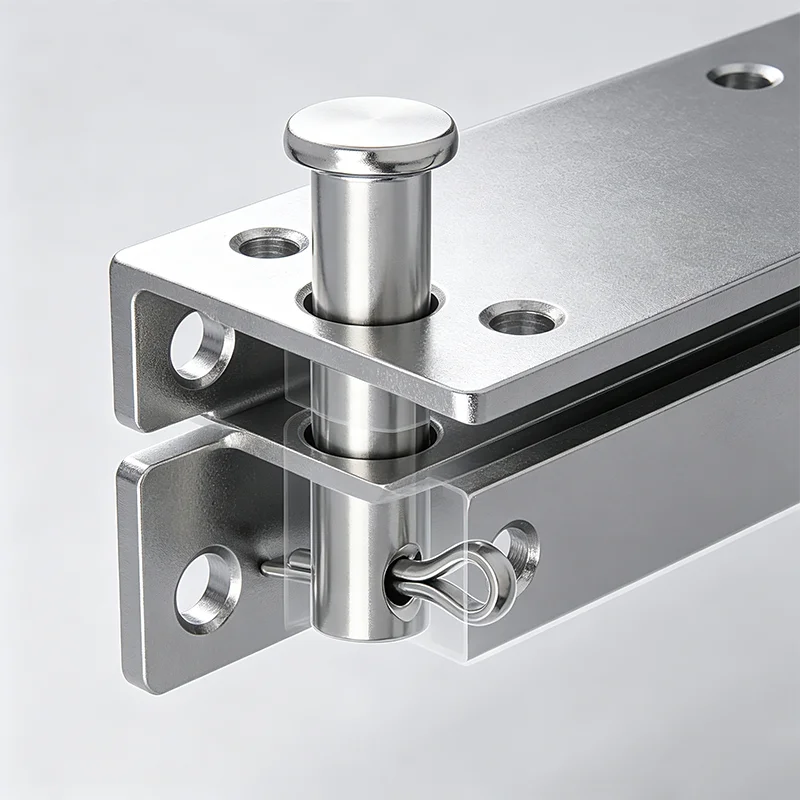

Atunci când Wanluo Factory produce știfturi pentru conexiuni mecanice, adoptă o structură integrată de cap plat și orificiu traversant la capătul de coadă. Combinat cu un știft despicat, poate obține o blocare dublă. Asamblarea este simplă, rotația este lină și poate preveni slăbirea și deplasarea în timpul mișcării continue a echipamentului. Este aplicabil pe scară largă la ansamblul standardizat al structurilor de transmisie mecanică, componentelor șasiului vehiculului, echipamentelor hidraulice și diferitelor componente mobile.

Puncte de vânzare diferențiate

1. Se concentrează pe conexiunea dinamică a activității, potrivită mai degrabă pentru condiții de lucru dinamice decât pentru poziționarea statică.

2. Limita capului plat si blocarea orificiului de coada, oferind protectie anti-alunecare dubla pentru o mai mare siguranta.

3. Compatibil cu structura furcii, oferind o adaptabilitate mai puternică și o toleranță mai mare la asamblare.

4. Structură simplă și durabilă, cu uzură mai mică pe termen lung.

5. Extrem de versatil, potrivit pentru înlocuirea standardizată a diverselor echipamente industriale.

Caracteristici structurale și tehnologie de fabricație

Știft șurub pentru conexiune mecanică Proces de formare la rece de precizie dintr-o singură piesă și șlefuire fără centru, constând dintr-un cap limită rotund plat, corp neted și solid cilindric și gaură rezervată a știftului de coadă. Capul plat îngroșat asigură limitarea stabilă a suprafeței, evitând scufundarea corpului pinului în orificiul de montare și asigurând planeitatea constantă a asamblarii. Corpul știftului solid integral are o rigiditate structurală ridicată și un finisaj neted al suprafeței, reducând rezistența la frecare în timpul rotației componentelor și asigurând o mișcare mecanică flexibilă și neobstrucționată. Orificiul de coadă poziționat cu precizie are deschidere uniformă și perete interior neted, potrivindu-se perfect știfturile standard pentru a forma un sistem complet de blocare de siguranță. Fabricate din oțel carbon de înaltă calitate, oțel aliat și materiale din oțel inoxidabil, toate produsele sunt supuse finisării fine, debavurării și tratamentului anti-coroziune standardizat. Controlul strict al toleranței dimensionale asigură o potrivire fără fluctuații cu orificiile standard pentru balamale, cu rezistență stabilă la forfecare și rezistență la oboseală la mișcare pe termen lung, adaptându-se la condițiile de lucru frecvente de asamblare mobilă.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	Știft de șopă, știft de șopă cu cap plat, știft de balama tip gaură, știft cilindric de conectare mobil
Standard executiv	DIN11023, standard ISO, standard GB, standard ANSI, dimensiuni personalizate non-standard
Material disponibil	Oțel carbon 45#, oțel aliat 40Cr, oțel inoxidabil 304/316
Gama de dimensiuni	Diametru 2mm-30mm, lungime 6mm-350mm dimensiuni standard complete, poziția și lungimea orificiului personalizat
Tip de structură	Cap limită plat, corp cilindric solid, structură de blocare de siguranță a orificiului de coadă
Tehnologia de procesare	Încadrare la rece de precizie, șlefuire fără centru, găurire de precizie a găurilor, întărire și finisare a suprafeței
Piesa de prelucrat aplicabilă	Balamale mecanice, console, biele, șasiu vehicul, articulații mobile hidraulice, piese de mașini de inginerie
Tratament de suprafață	Galvanizare (alb/culoare/negru), întărire cu oxid negru, pasivizare, lustruire oțel inoxidabil
Proprietăți mecanice	Rezistență ridicată la forfecare, rotație lină, limitare anti-afundare, sigură anti-cădere, rezistență la oboseală pentru mișcări frecvente
Metoda de ambalare	Cutie interioară antirugină + cutie de export, ambalaj rezistent la umiditate și șocuri, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare standard la fața locului, personalizare non-standard, aprovizionare de suport unică cu pini despărțiți

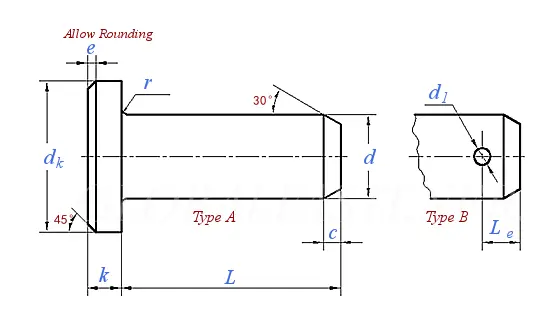

Clevis Pin For Mechanical Connection

Diametrul nominal d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=dimensiune nominală (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=dimensiune nominală (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min = dimensiune nominală (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Dimensiune nominală (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Avantajele de bază și aplicațiile industriale

1. Structura profesională de limitare a capului plat previne efectiv scufundarea și deplasarea corpului pinului în timpul rotației de mare viteză și mișcării alternative, menținând poziția stabilă de asamblare a pieselor mobile și evitând fluctuația mecanică și abaterea conexiunii.

2. Design potrivit de blocare a găurii de coadă, perfect compatibil cu știfturile standard. Combinația dintre știftul știftului și știftul despicat formează o protecție dublă de siguranță, rezolvând complet riscul de cădere a corpului bolțului cauzat de vibrațiile mecanice pe termen lung și de sarcina de impact.

3. Corpul știftului cilindric ultra-neted minimizează frecarea de asamblare, asigurând o rotație flexibilă și stabilă a articulațiilor balamalei și a pieselor de conectare mobile. Are o rezistență excelentă la oboseală la mișcare, nu este ușor de blocat sau purtat după o funcționare frecventă pe termen lung.

4. Rezistență structurală ridicată și rezistență puternică la forfecare. Procesul de formare integrală solidă permite corpului știftului să suporte o sarcină și o tensiune laterală mare, adaptându-se la scenariile de conexiune mobilă pentru sarcini grele ale mașinilor de inginerie și echipamentelor vehiculelor.

5. știftul șurubului pentru conexiune mecanică are o gamă largă de aplicații cu opțiuni de materiale diversificate, utilizate pe scară largă în sistemele de șasiu auto, mașini agricole, echipamente hidraulice, instalații feroviare, echipamente de automatizare și diverse domenii de conectare mobile cu balamale mecanice.

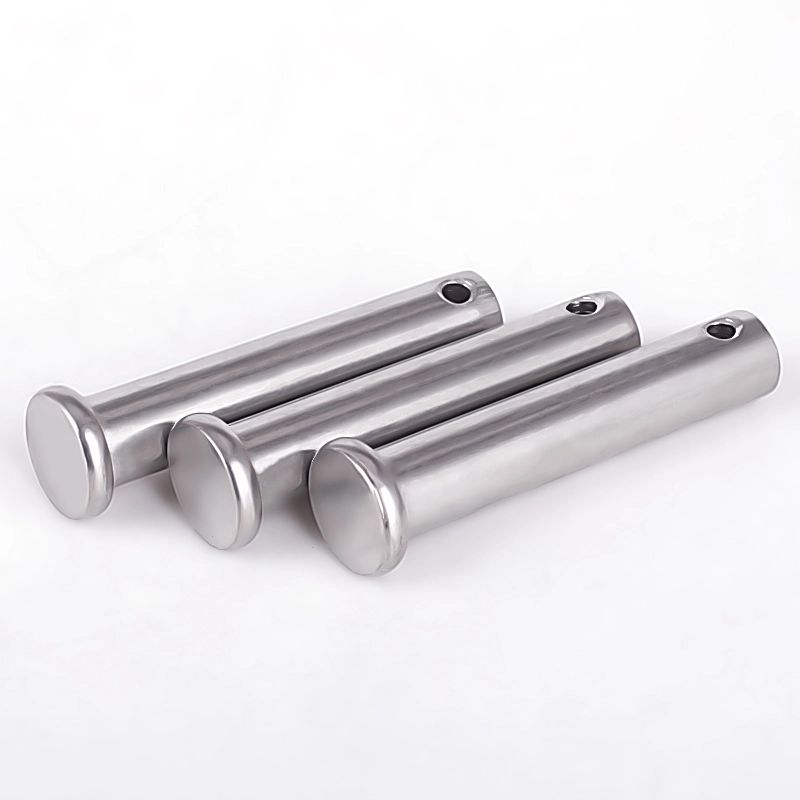

Clevis Pin For Mechanical Connection

Scenarii reale de aplicații la fața locului

Elementele noastre de fixare și feroneria metalică personalizată sunt utilizate pe scară largă în scenarii industriale universale globale, adaptându-se complet la condițiile complexe de lucru:

1. Ansamblu de echipamente mecanice industriale și conexiune fixă

2. Ingineria construcțiilor și fixarea structurii clădirii

3. Port, marină și offshore de ridicare și fixare a tensiunii

4. Instalare energie nouă, echipamente de automatizare și sisteme de conducte

5. Mediu de lucru dur în aer liber, cu coroziune ridicată, umed și cu sarcină mare

6. Distribuția globală cu amănuntul și distribuția locală a hardware-ului
