GB818 Șurub de mașină încastrat în cruce cu cap cilindric

Șurubul de mașină cu încasări în cruce cu cap cilindric GB818 fabricat de furnizorii Wanluo este un dispozitiv de fixare standard de precizie de uz general, care este proiectat special pentru asamblarea standardizată industrială medie și ușoară. Este potrivit pentru diferite scenarii în care pentru blocare sunt utilizate găuri filetate prestabilite și piulițe. Spre deosebire de structura cu autoblocare a șuruburilor autofiletante ascuțite și a șuruburilor pentru lemn cu filet gros, acest produs adoptă un design standard metric cu dinți fine, fără a tăia vârfurile ascuțite. Obține o blocare stabilă prin cuplarea precisă a filetului și prezintă trei avantaje principale: potrivire precisă, dezasamblare repetată și asamblare lină.

Trimiteți întrebarea

Product Description

Șurubul de mașină cu încasări în cruce cu cap cilindric GB818 fabricat de Wanluo Factory este produs printr-un proces integrat de forjare la rece, combinat cu un proces secundar de rulare de precizie. Întregul profil al dintelui este obișnuit și toleranța este precisă, rezolvând eficient problemele comune de asamblare, cum ar fi filetele nealiniate, blocajele de asamblare, suprafețele inegale ale plăcii și aspectul aspru al șuruburilor obișnuite contrafăcute. Capul rotunjit în formă de arc nu are margini ascuțite și, după instalare, este îngrijit și frumos, potrivit pentru asamblarea standardizată în serie a dispozitivelor electronice, a aparatelor de uz casnic, a instrumentelor de precizie și a echipamentelor industriale zilnice. Este cel mai versatil șurub de bază pentru scenarii de asamblare industrială ușoară.

Avantaje materiale

1. Duritate generală uniformă, potrivită pentru condiții repetate de asamblare și dezasamblare.

2. Rezistență excelentă la tracțiune și la oboseală, slăbiți sau deformați.

3. Rezistent la coroziune și rezistent la rugină, potrivit pentru diferite condiții de lucru comune.

4. Tratament de suprafață fin, calitate mai mare a aspectului asamblarii.

5. Raport material standard, compatibilitate deplină și versatilitate.

Instrucțiuni de întreținere și îngrijire

1. Inspecție vizuală zilnică

Inspectați în mod regulat starea suprafeței șurubului de mașină încastrat în cruce cu cap cilindric GB818. Concentrați-vă pe verificarea problemelor cum ar fi murdăria acumulată, oxidarea ușoară și acumularea de praf pe fire. Curățați prompt impuritățile de suprafață pentru a preveni aderența substanțelor străine și uzura profilului filetului în timp, asigurând acuratețea angajării.

2. Asamblarea și dezasamblarea standard, evitați operațiunile violente

La dezasamblare sau asamblare, utilizați scule transversale potrivite cu specificațiile corespunzătoare. Aplicați forța uniform și constant. Evitați răsucirea violentă sau tragerea forțată. Preveniți alunecarea sculei și uzura fantei transversale sau deteriorarea firelor. Evitați ca șuruburile să se blocheze sau să nu se demonteze din cauza factorilor umani.

3. Divizia Condiții de Mediu pentru Întreținere

În condiții de lucru umede și slab ventilate, efectuați regulat întreținerea simplă pentru prevenirea ruginii. Pur și simplu ștergeți cu ulei protector pentru a izola umezeala. În medii interioare uscate, nu este necesară întreținere complexă. Doar păstrați ansamblul curat. Acesta este potrivit pentru o utilizare stabilă pe termen lung.

4. Strângere și reinspecție regulată

Pentru punctele de asamblare ale echipamentelor cu ușoare vibrații, reinspectați starea de blocare la intervale regulate. Efectuați ajustări și întăriri în timp util pentru a preveni vibrațiile minore pe termen lung să provoace slăbirea ușoară a șuruburilor, asigurând stabilitatea ansamblului echipamentului.

5. Clasificare Depozitarea pieselor de schimb

Șuruburile de rezervă trebuie depozitate într-un mediu uscat și ventilat. Evitați expunerea pe termen lung la elemente, contactul cu medii acide sau alcaline și preveniți oxidarea prematură și rugina. Asigurați acuratețea asamblarii și performanța șuruburilor de rezervă.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	GB818 Șurub de mașină cu cap cilindric încastrat în cruce, șurub de mașină cu cap rotund metric
Standard executiv	GB818, standard ISO, standard de referință încrucișată DIN/ANSI
Material disponibil	Oțel inoxidabil 304, 316, 316L, oțel carbon zincat
Gama de dimensiuni	M1.6-M12 dimensiuni metrice standard complete, lungime personalizată non-standard disponibilă
Tip cap	Cap rotund neted, cap de fixare decorativ cu profil redus
Tip de unitate	Degajare transversală standard, compatibilă cu unelte de asamblare universale
Caracteristica firului	Filet metric complet fin și uniform, precizie ridicată de potrivire
Tratament de suprafață	Decapare și pasivizare, suprafață lustruită fără bavuri, anti-rugină și anticoroziune
Proprietăți mecanice	Rezistență ridicată la tracțiune, forță de blocare stabilă, anti-oboseală și reutilizabilă
Metoda de ambalare	Ambalaj interior rezistent la umiditate + carton de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

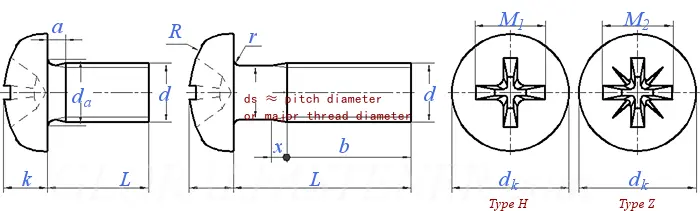

Gb818 Pan Head Cross Recessed Machine Screw

Dimensiunea firului d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pas		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Adâncimea de penetrare		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max=dimensiune nominală		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max=dimensiune nominală		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Priza nr.			0	0	1	1	2	2	2	3	4	4
M₁	Tip H	Ref.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Adâncimea de penetrare		max	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Adâncimea de penetrare		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Tip Z	Ref.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Adâncimea de penetrare		max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Adâncimea de penetrare		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
