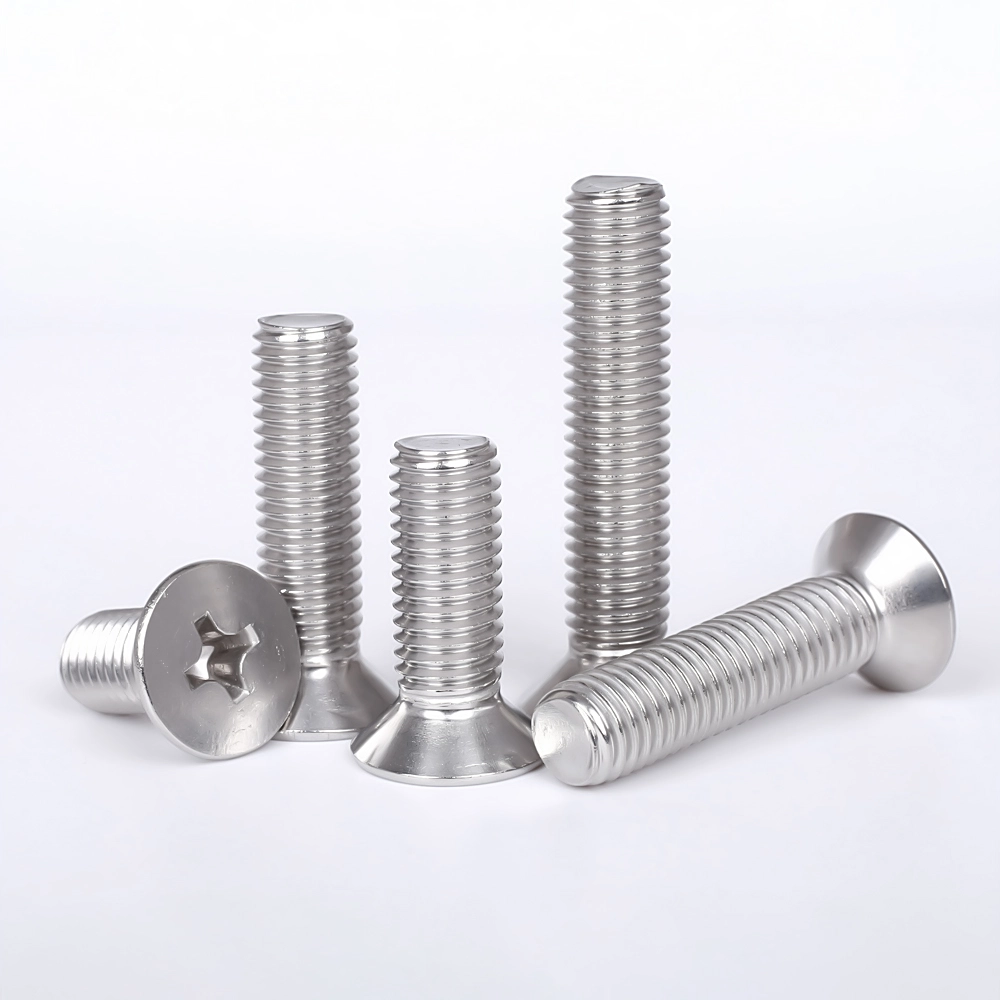

GB819 Șurub de mașină cu încastrare în cruce cu frecare

Șuruburile de mașină cu încastrare în cruce încrucișată de la China GB819 ale furnizorului Wanluo sunt produse strict conform specificațiilor standard naționale, specializate în scenarii de asamblare de precizie ascunsă. Spre deosebire de șuruburile de mașină cu cap cilindric proeminent GB818, acest model adoptă o structură standard cu cap conic de 90 de grade, care poate fi complet încorporată în piesa de prelucrat după strângere pentru a obține o suprafață ultraplană fără proeminență.

Trimiteți întrebarea

Product Description

Ca șurub standard metric cu filet complet, șurubul automat cu încastrare în cruce GB819 de la Wanluo necesită găuri filetate prefiletate pentru asamblare, cu potrivire de înaltă precizie a filetului, fără fixare liberă și blocare stabilă. Rezolvă perfect problemele interferenței șuruburilor proeminente, a suprafeței neplate a piesei de prelucrat și a pieselor în mișcare blocate în asamblarea de precizie și este utilizat pe scară largă în echipamente de înaltă planeitate, matrițe de precizie și asamblare simplificată a produselor.

Caracteristicile de construcție a produsului și producția de masă

Șuruburile de mașină cu cap înecat în cruce GB819 adoptă formarea integrată de forjare la rece și procesul de rulare a filetului secundar de înaltă precizie. Capul conic de 90° standard industrial are o toleranță precisă a unghiului, care se potrivește perfect cu orificiile universale ale piesei de prelucrat pentru a realiza o instalare fără sudură. Degajarea transversală standard adâncită se potrivește strâns cu șurubelnițele manuale și electrice, evitând eficient alunecarea sculei și deteriorarea canelurilor în timpul asamblarii de mare viteză a lotului și dezasamblarii repetate. Filetul metric complet și uniform are toleranță dimensională precisă, înșurubare lină și etanșeitate puternică, fără blocare sau alunecare a filetului. Fabricat din oțel inoxidabil de înaltă calitate și materiale din oțel carbon galvanizat, corpul șurubului are duritate uniformă, rezistență excelentă la tracțiune, performanță anti-oboseală și anticoroziune, menținând precizia de fixare stabilă pe termen lung în diferite medii de lucru cu sarcini ușoare și medii.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	GB819 Șurub de mașină cu încasări în cruce, cu cap plat, șurub de mașină metric
Standard executiv	GB819, Standard ISO, Standard DIN/ANSI de referință încrucișată
Material disponibil	Oțel inoxidabil 304, 316, 316L, oțel carbon zincat
Gama de dimensiuni	M1.6-M12 dimensiuni metrice standard complete, lungime personalizată non-standard disponibilă
Tip cap	Cap conic standard de 90°, instalație ascunsă complet la nivel
Tip de unitate	Nivitură transversală standard, compatibilă cu unelte manuale și electrice universale
Caracteristica firului	Filet metric complet precis, pas uniform al dintelui, precizie mare de potrivire
Tratament de suprafață	Decapare și pasivizare, suprafață netedă fără bavuri, anti-rugină și anticoroziune
Proprietăți mecanice	Rezistență ridicată la tracțiune, forță de blocare stabilă, anti-oboseală, fixare reutilizabilă
Metoda de ambalare	Ambalaj interior rezistent la umiditate + carton de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

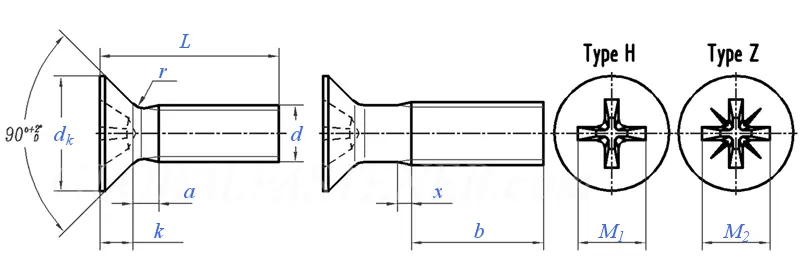

Gb819 Countersunk Cross Recessed Machine Screw

Filet d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pas		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teor.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Real	max=dimensiune nominală	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Real	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max=dimensiune nominală		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Priza nr.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Adâncimea de penetrare	Tip H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Tip H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Tip Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Tip Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Beneficii funcționale de bază și aplicație de inginerie de sistem

1. Designul complet de instalare cu cap înfundat elimină complet proeminențele de suprafață, evitând în mod eficient frecarea, coliziunea și blocarea pieselor mecanice de alunecare, asigurând funcționarea lină și planeitatea ridicată a pieselor de prelucrat asamblate.

2. Capul conic standard de 90° se potrivește perfect cu găurile universale, realizând un montaj fără sudură, îmbunătățind considerabil planeitatea și estetica generală a suprafețelor echipamentelor, potrivite pentru asamblarea aspectului de înaltă precizie.

3. Filetul metric complet laminat de precizie are o toleranță ridicată, se potrivește perfect piulițelor standard, șaibelor și găurilor filetate, cu înșurubare lină și fără alunecare a filetului, susținând dezasamblarea și întreținerea repetată pe termen lung.

4. Structura optimizată a adânciturii transversale îmbunătățește etanșeitatea ajustării sculei, prevenind eficient alunecarea și deteriorarea canelurilor în timpul blocării cu cuplu ridicat și a asamblarii lotului, îmbunătățind eficiența producției și randamentul asamblarii.

5. Opțiunile de materiale multiple se adaptează la diferite medii de lucru. Versiunile din oțel inoxidabil rezistă la oxidare și coroziune, în timp ce oțelul carbon galvanizat reduce costurile de achiziție, acoperind ansamblul luminii interioare și cerințele pentru scenele exterioare ușor corozive.

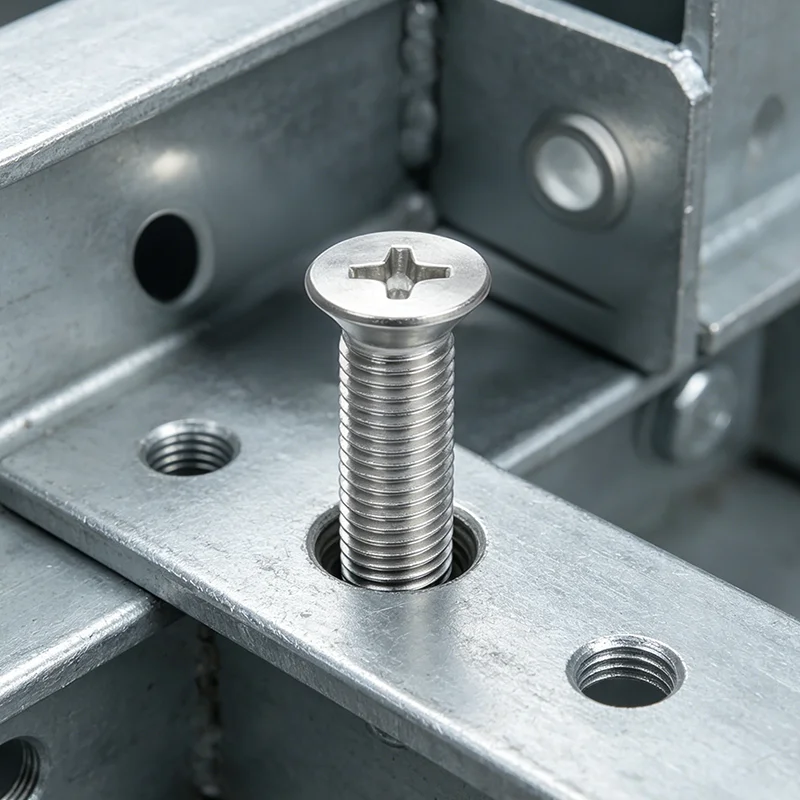

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

Î1: Care este diferența dintre șuruburile de mașină GB819 și GB818?

A1: GB818 este un cap de tigaie proeminent pentru instalare convențională expusă, în timp ce GB819 este un cap plat înfundat pentru o instalare complet ascunsă. Specificațiile firului lor sunt consistente, doar structura capului este diferită. GB819 este utilizat special pentru scenarii care necesită proeminență zero și suprafață ultraplană.

Î2: GB819 are nevoie de găuri prefiletate pentru instalare?

A2: Da. Ca șurub de mașină standard, acesta trebuie să fie asortat cu găuri filetate prefiletate sau piulițe de sprijin pentru fixare. Nu poate fi autofiletat direct ca șuruburile autofiletante, asigurând toleranță de asamblare de înaltă precizie.

Î3: Capul înfundat va afecta rezistența de fixare?

A3: Nu. Filetul corpului șurubului și diametrul miezului adoptă un design industrial standard, cu rezistență la tracțiune constantă și stabilitatea de blocare a șuruburilor obișnuite. Capul înfundat schimbă doar forma de instalare fără a reduce performanța de prindere.

Î4: Pentru ce scenarii sunt potrivite șuruburile GB819?

A4: Utilizat pe scară largă în instrumente de precizie, piese de alunecare pentru echipamente de automatizare, accesorii de matriță, carcase de echipamente electronice, ansamblu plat de mobilier și toate scenariile care necesită suprafață plană și fără interferențe structurale.

Î5: Puteți personaliza specificațiile speciale ale șuruburilor GB819?

A5: Da. Susținem personalizarea lungimii nestandard ale șuruburilor, pasului special al filetului și tratamentului personalizat al suprafeței pentru a satisface nevoile speciale de asamblare de precizie și personalizare inginerească.
