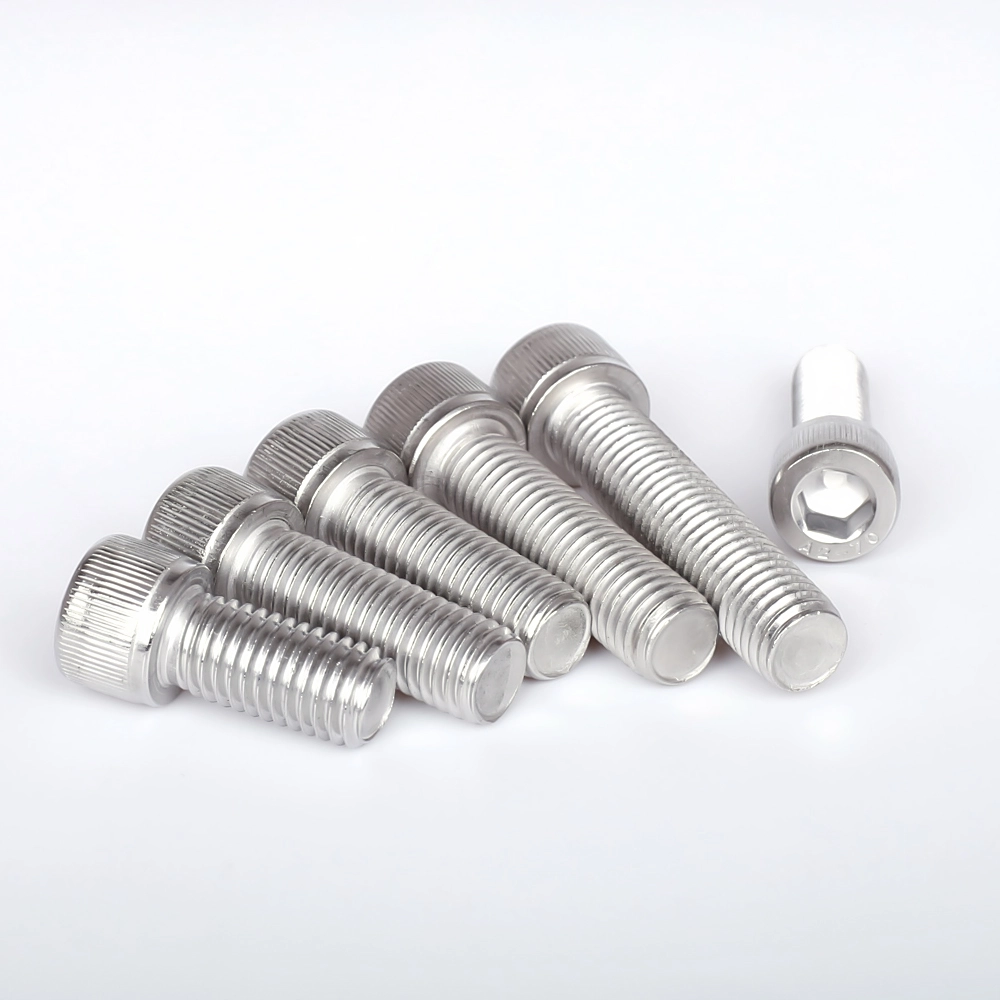

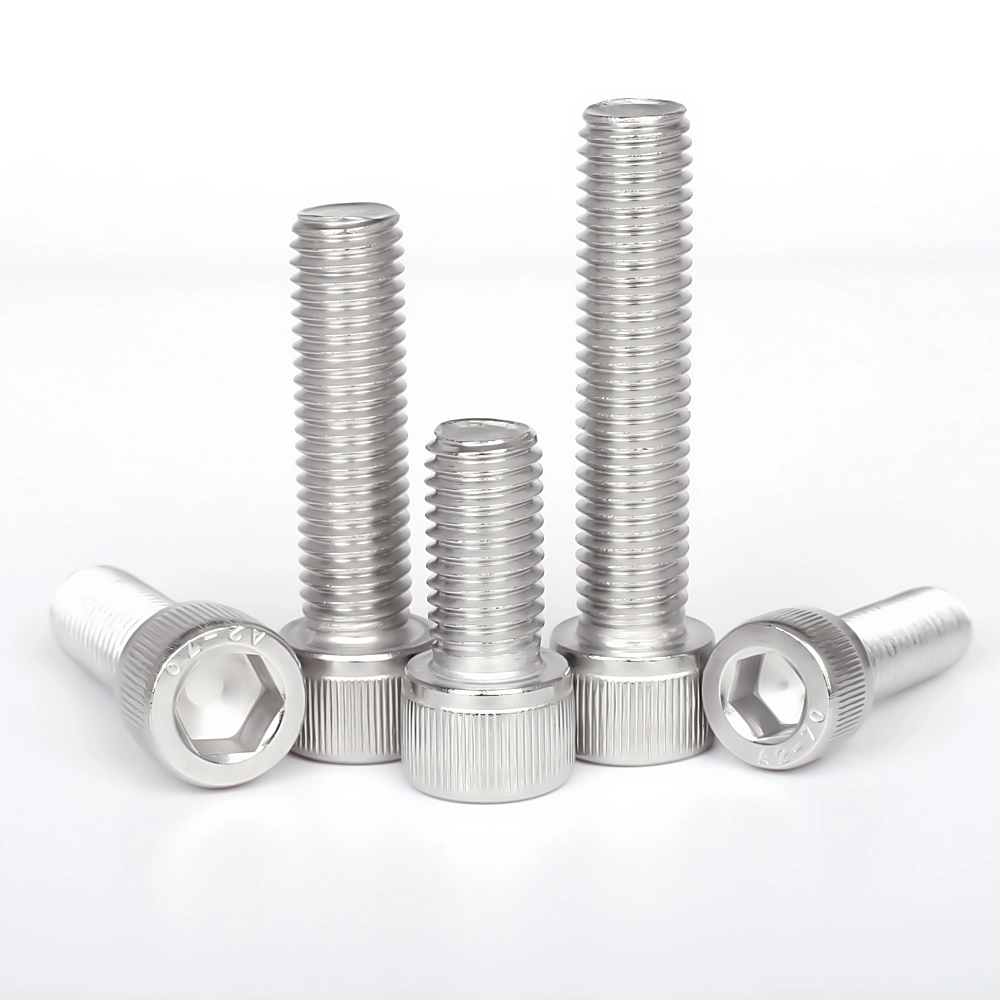

Șurub cu cap cu cap hexagonal DIN 912 șurub hexagonal

Acest șurub cu cap cu cap hexagonal DIN 912, fabricat de furnizorii Wanluo în conformitate cu standardele industriale de precizie germane, este o componentă de fixare de ultimă generație. Este proiectat în principal pentru asamblare mecanică precisă, blocare ascunsă și scenarii de asamblare a echipamentelor de înaltă precizie. Spre deosebire de instalarea tradițională expusă a șuruburilor hexagonale exterioare care se bazează pe chei externe pentru funcționare, acest șurub adoptă o structură încorporată cu o gaură hexagonală + cap cilindric, care poate fi acomodată complet în orificiul piesei de prelucrat, realizând un asamblare ascunsă și plată. Acesta abordează în mod eficient punctele dureroase ale industriei, cum ar fi interferența proeminentă a elementelor de fixare tradiționale, incapacitatea de a lucra în spații înguste din cauza spațiului limitat și suprafețele de asamblare neregulate.

Trimiteți întrebarea

Product Description

Când Wanluo Factory dezvolta acest șurub cu cap hexagonal DIN 912 șurub Allen, s-a bazat pe procese integrate de forjare la rece și de laminare precisă a filetului. Structura generală are precizie ridicată și stabilitate puternică de blocare. Combinat cu oțel inoxidabil de înaltă calitate, poate menține o stare de blocare precisă pentru o lungă perioadă de timp în condiții de vibrații și de lucru complexe. Este șurubul de sprijin de bază pentru asamblarea de vârf a echipamentelor automate, matrițelor de precizie și instrumentelor și dispozitivelor.

Caracteristicile produsului

1. Structură de instalare încorporată, fără interferențe de asamblare

Șurubul nostru cu cap hexagonal DIN 912 șurub Allen adoptă un design cu cap cilindric încorporat. După blocare, nicio componentă nu este expusă, ceea ce nu va împiedica mișcarea accesoriilor din jur sau asamblarea și montarea echipamentelor. Se potrivește perfect structurilor precise care necesită suprafețe plane, asamblare etanșă și potrivire prin alunecare, îmbunătățind semnificativ integritatea generală a ansamblului echipamentului.

2. Design hexagonal intern, adaptabilitate puternică în spații înguste

Are un orificiu de antrenare hexagonal standard încorporat și poate fi completat cu o cheie hexagonală internă fără a lăsa spațiu de rotație extern al cheii. Rezolvă în mod specific problemele de construcție în structuri compacte, puncte de instalare dense și cavități înguste. Adaptabilitatea sa la asamblare este cu mult superioară șuruburilor hexagonale exterioare convenționale.

3. Proces de turnare precis, angajare precisă fără alunecare

Este format printr-un proces de forjare la rece dintr-o singură bucată, combinat cu un tratament de rulare a filetului de înaltă precizie. Forma dintelui este plina si uniforma, cu standarde stricte de toleranta. Orificiul interior are concentricitate mare și un perete interior neted. Procesul de dezasamblare este bine fixat, iar blocarea cuplului mare nu este predispusă la crăpare, alunecare sau rupere a filetului. Acceptă dezasamblarea repetată de depanare, iar precizia nu scade pe o perioadă lungă.

4. Performanță stabilă a materialului, durabil și rezistent la coroziune

Selectează materii prime din oțel inoxidabil de înaltă puritate, oferind produsului o rezistență excelentă la tracțiune și rezistență la oboseală. Poate rezista la vibrații frecvente și la condițiile mecanice de funcționare alternativă ale echipamentelor și are, de asemenea, o rezistență excelentă la rugină și coroziune. Nu se teme de coroziune umedă și ușoară în medii complexe. Durabilitatea este semnificativ îmbunătățită.

5. Design de fixare la suprafață de bază, forță de blocare uniformă

Partea inferioară a șurubului este plată, iar capul este rotunjit. Are o potrivire extrem de mare cu gaura oarbă a piesei de prelucrat, iar forța de blocare este uniformă, fără încărcare neuniformă. Nu va cauza deformare la compresie locală, blocare falsă sau probleme de slăbire, asigurând consistența rezistenței de blocare la fiecare punct de asamblare.

Scenariul de aplicare

1. Ansamblu de scule de matriță de precizie

2. Asamblare automată a echipamentelor mecanice

3. Instrumente de precizie și echipamente electrice

4. Modificare și întreținere a structurii mecanice de vârf

Hex Socket Cap Screw Din 912 Allen Bolt

Avantajele structurale și performanța procesului

Șuruburile hexagonale DIN 912 adoptă formarea cu forjare la rece dintr-o singură bucată și procesul de rulare a filetului de precizie, cu profil complet și uniform al filetului și control precis al toleranței. Canelura hexagonală interioară standard este prelucrată în profunzime, cu perete interior neted și concentricitate ridicată, asigurând o potrivire strânsă cu cheile hexagonale fără alunecare sau ruperea dinților în timpul asamblarii. Partea inferioară a capului rotunjit și suprafața plată a rulmentului pot fi atașate strâns de orificiul înfundat al piesei de prelucrat, realizând o instalare ascunsă la nivel, fără proeminențe proeminente. Materiile prime din oțel inoxidabil de înaltă puritate conferă șuruburilor o rezistență excelentă la tracțiune, rezistență la oboseală și rezistență la coroziune, menținând precizia de fixare stabilă pe termen lung în vibrații frecvente și medii dure de lucru și îmbunătățind eficient integritatea și estetica ansamblului echipamentului.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	Șurub cu cap hexagonal din oțel inoxidabil, șurub Allen DIN 912
Standard executiv	DIN 912, ISO 4762, Standard GB, Lungime și dimensiune personalizate non-standard
Material disponibil	Oțel inoxidabil 304, 316, 316L; 2205/2507 Duplex Steel Personalizabil
Gama de dimensiuni	Specificații metrice complete M2-M48, corp cu șurub personalizat ultra-scurt/ultra-lung
Tip de unitate	Unitate hexagonală internă de precizie, potrivire cheie hexagonală standard
Tratament de suprafață	Decapare și pasivizare, fir fără bavuri, suprafață netedă anti-coroziune
Proprietăți mecanice	Rezistență ridicată la tracțiune, stabilitate puternică de blocare, anti-oboseală și anti-slăbire
Metoda de ambalare	Ambalare independentă rezistentă la umiditate + carton de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

Hex Socket Cap Screw Din 912 Allen Bolt

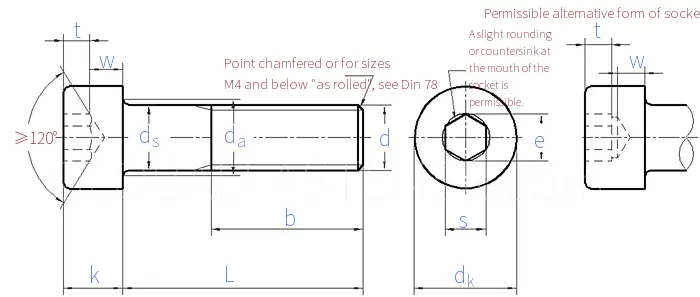

Dimensiunea firului d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Pas	Fir grosier	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Pas fin filet-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Pas fin filet-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	cap simplu	max	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	capete moletate	max	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	max		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Dimensiunea nominală		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	max		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Dimensiunea firului d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pas	Fir grosier	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Pas fin filet-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Pas fin filet-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	cap simplu	max	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	capete moletate	max	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	max		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Dimensiunea nominală		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	max		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
