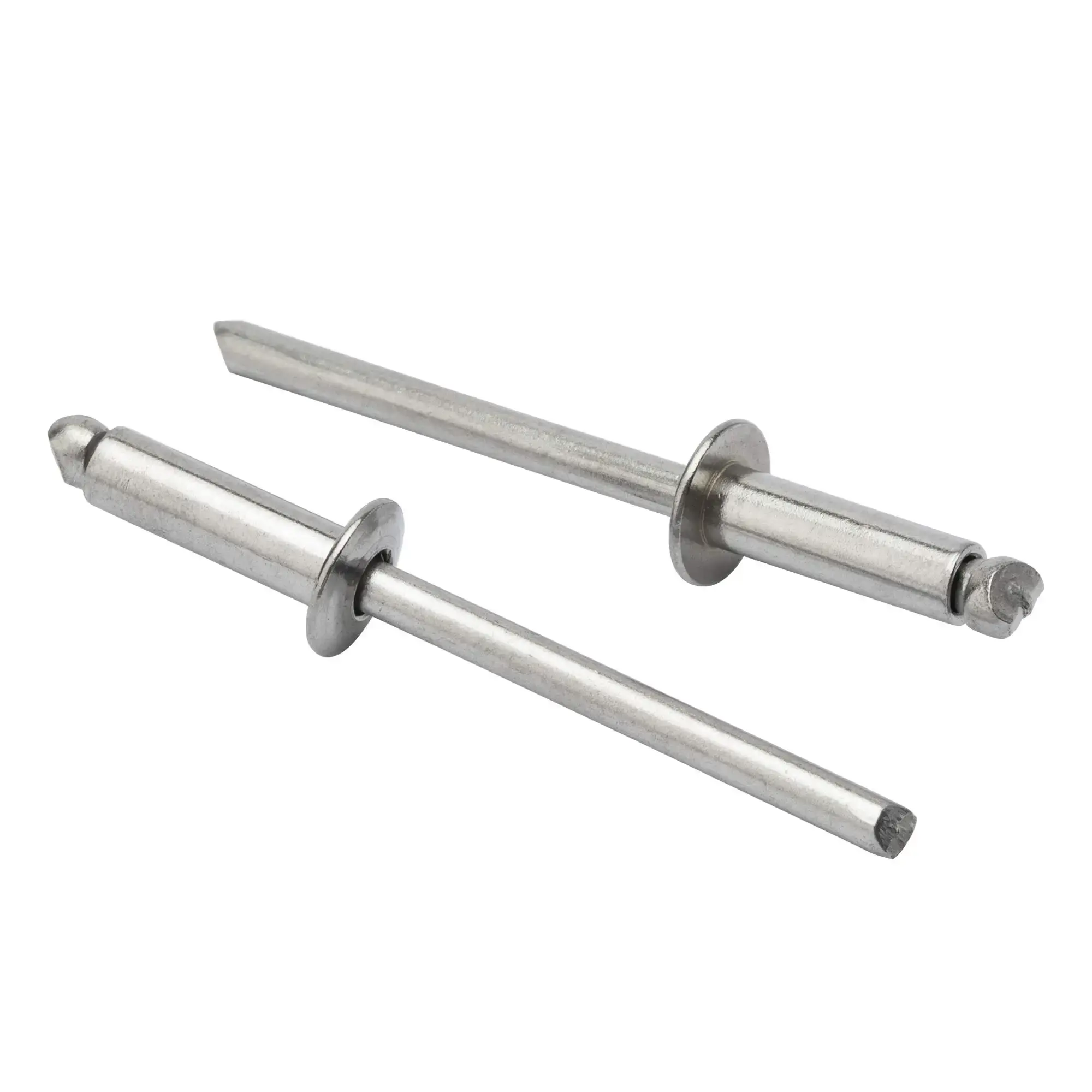

Nit Pop de tip deschis pentru instalare oarbă

Nitul Pop de tip deschis pentru instalare oarbă furnizat de producătorii Wanluo, cunoscut și sub numele de nit de tragere, este o componentă de fixare unidirecțională utilizată special pentru asamblarea tablei industriale și instalarea fixă în spații restrânse. Încalcă complet limita de instalare a șuruburilor, șuruburilor și șuruburilor de ancorare care necesită o poziționare dublă. Este special conceput pentru structurile cu găuri oarbe care sunt închise pe partea din spate, inaccesibile mâinilor și au vederi obstrucționate. Este nevoie doar de operare pe o parte a piesei de prelucrat pentru a finaliza întregul proces de nituire.

Trimiteți întrebarea

Product Description

Când fabrica Wanluo producea nituri pop de tip deschis pentru instalare oarbă, a adoptat principiul de întindere a arborelui central și de blocare a expansiunii. Prin ruperea arborelui central, coada nitului a fost extinsă uniform și s-a lipit strâns de peretele orificiului materialului din tablă, formând o structură de conexiune permanentă plată, foarte aderentă și nedetașabilă. Construcția generală este simplă, viteza de asamblare este rapidă și nu provoacă deteriorarea prin compresie a suprafeței foii. Este potrivit pentru îmbinarea și fixarea diferitelor foi de metal, componente din tablă și profile subțiri. Este un dispozitiv de fixare universal și eficient pentru asamblarea modernă a industriei ușoare, asamblarea echipamentelor ușoare și fixarea structurii sigilate.

Teste de performanță reale

1. Test de formare cu nituire pe o singură față

Acest test simulează găurile oarbe obișnuite și condițiile de strat închis în medii industriale și efectuează teste de nituire în serie. Întregul proces poate fi finalizat doar cu operarea sculei pe o singură parte, rezultând o expansiune uniformă a corpului unghiei, fără deformări sau goluri suspendate pe suprafața panoului, o formare completă și regulată a spatelui și rezolvând perfect problema că elementele de fixare tradiționale nu pot fi instalate pe spate. Rata de calificare a formării este stabilă și îndeplinește standardele industriale pentru fixarea plăcilor subțiri, asamblarea carcasei echipamentelor și asamblarea dulapului.

2. Încercarea capacității portante la tracțiune și forfecare

Nitul nostru deschis pentru instalare oarbă este supus unor teste de încărcare statică folosind o mașină de testare universală. După nituire și formare, poate rezista forței de forfecare laterale standard și tensiunii longitudinale. După ce a fost supus forței, nu va exista nicio slăbire, deconectare sau separare a plăcii. Rezistența generală a conexiunii îndeplinește pe deplin standardele industriale pentru fixarea plăcilor subțiri, asamblarea carcasei echipamentului și asamblarea dulapului.

3. Test anti-slăbire cu vibrații de înaltă frecvență

Acest test este efectuat folosind un banc de testare a vibrațiilor industriale pentru testarea continuă a vibrațiilor, simulând funcționarea echipamentului și condițiile de șocuri ale vehiculului. După vibrații pe termen lung și de înaltă frecvență, punctele de nituire nu se slăbesc, nu se mișcă și corpul unghiei nu cade. Stabilitatea conexiunii este superioară celei a șuruburilor obișnuite cu structură de blocare pe o singură față.

4. Compatibilitatea plăcii și testul de compatibilitate

Testele de adaptabilitate sunt efectuate pentru diferite grosimi de plăci de aluminiu, plăci de oțel și plăci subțiri din oțel inoxidabil. Precizia de potrivire a diametrului găurii este mare. După nituire, suprafața plăcii este plană, fără bombare sau crăpare și nu va deteriora structura piesei de prelucrat cu pereți subțiri. Este compatibil cu diverse scenarii de asamblare ușoare și precise.

5. Test de stabilitate a construcției lotului

Au fost efectuate teste continue de nituire cu 100 de loturi. Forța de fractură a corpului unghiei este uniformă, iar consistența formării este ridicată. Nu există probleme cum ar fi unghiile blocate, incapacitatea de a trage sau formarea slabă. Este compatibil cu liniile de asamblare din fabrică pentru asamblarea rapidă a loturilor, iar eficiența construcției este stabilă.

Note pentru atenție

1. Potrivirea diametrului necesită specificații standard: În timpul construcției, găurile trebuie să fie găurite conform specificațiilor niturilor. Dacă diametrul este prea mare, poate provoca un spațiu excesiv în structura formată și conexiuni slăbite. Dacă diametrul este prea mic, va duce la dificultăți la nituire, la fractura anormală a corpului unghiei și va afecta rezistența de strângere.

2. Grosimea corespunzătoare a plăcii de potrivire: Niturile de lungime corespunzătoare trebuie selectate pe baza grosimii reale de stivuire a plăcii. Este interzisă combinarea utilizării specificațiilor prea lungi sau prea scurte pentru a evita nituirea slăbită sau deschiderea excesivă la capătul cozii și deformarea plăcii.

3. Evitați utilizarea în condiții de încărcare excesivă: Nitul Pop de tip deschis pentru instalare oarbă este proiectat în principal pentru fixarea plăcilor subțiri, statică și a ansamblurilor cu vibrații ușoare. Nu este recomandat pentru utilizare în structuri portante miez cu rezistență ridicată, impact dinamic și forță de înaltă presiune, pentru a preveni detașarea și defecțiunea din cauza stresului pe termen lung.

4. Păstrați uneltele de construcție în stare bună: Folosiți instrumente de nituire calificate pentru operare. Când fălcile instrumentului sunt uzate sau presiunea este insuficientă, este necesară întreținerea în timp util. În caz contrar, este ușor să întâmpinați probleme precum incapacitatea de a trage, deviația și formarea incompletă a niturii.

5. Compatibilitate cu mediul în funcție de material: Pentru medii umede, exterioare și acide sau alcaline, se recomandă utilizarea nituri cu materiale anti-rugină corespunzătoare. Materialele obișnuite sunt predispuse la oxidare și ruginire în timp, reducând treptat stabilitatea conexiunii și afectând durata de viață generală a echipamentului.

6. Interziceți ciocanul secundar sau modificarea după formare: După terminarea niturii, este interzisă lovirea sau răsucirea cu forță a corpului cuiului, deoarece aceasta va deteriora structura internă de blocare a expansiunii, provocând conexiuni slăbite, capacitate portantă redusă și pericole de asamblare.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	Nit oarbă, Nit Pop, Nit oarbă de tip deschis, Element de fixare cu nituire pe o singură față
Standard executiv	Standard DIN, Standard ISO, Standard GB, Dimensiuni personalizate non-standard
Material disponibil	Aliaj de aluminiu, oțel inoxidabil, oțel, cupru, combinații de materiale mixte
Gama de dimensiuni	Diametre standard complete de 2,4 mm-6,4 mm, lungime personalizată a nitului și tip de cap
Tip de structură	Structură de tragere a miezului de tip deschis, instalare oarbă cu o singură față, blocare cu expansiune din spate
Tehnologia de procesare	Încadrare la rece de precizie, formare integrală a matrițelor, lustruire a suprafeței, tratament antioxidare
Piesa de prelucrat aplicabilă	Plăci subțiri metalice, plăci din plastic, materiale compozite, structuri de asamblare închise și semiînchise
Tratament de suprafață	Oxidare naturală, anodizare, galvanizare, pasivare tratament anticoroziv
Proprietăți mecanice	Forță uniformă de nituire, rezistență ridicată la tracțiune și forfecare, fixare strânsă, anti-slăbire, suprafață de asamblare plană
Metoda de ambalare	Pungă interioară rezistentă la umiditate + cutie de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

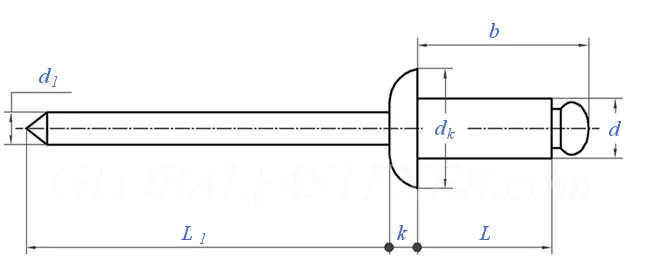

Open Type Pop Rivet For Blind Installation

Diametrul nominal d		Φ2.4	Φ3.2	Φ4	Φ4.8	Φ6.4
d	max	2.48	3.28	4.08	4.88	6.48
d	min	2.25	3.05	3.85	4.65	6.25
d_k	max	5.0	6.7	8.4	10.1	13.4
d_k	min	4.2	5.8	6.9	8.3	11.6
k	max	1	1.3	1.7	2	2.7
d₁	max	1.6	2.1	2.55	3.05	4
L₁	min	25	25	25	27	27
b	max	L(max)+3	L(max)+3	L(max)+3,5	L(max)+4	L(max)+5,5
Recomandați dimensiunea găurii	min	2.5	3.3	4.1	4.9	6.5
Recomandați dimensiunea găurii	max	2.6	3.4	4.2	5	6.6
Sarcina de forfecare/N(min)		250	500	850	1160	2050
Sarcina de tracțiune/N(min)		350	670	1020	1420	2490
Sarcina de rupere a dornului/N(max)		1100	1800	2700	3700	6300
Sarcina de testare a reținerii capului, N		10	15	20	25	50

Procesul de fabricare a produsului

1. Funcție unică de instalare a jaluzelelor cu o singură față, nu este nevoie de funcționare pe două fețe și spațiu de lucru rezervat. Rezolvă perfect problema de fixare a pieselor structurale închise, ascunse și inaccesibile, extinzând foarte mult domeniul de aplicare a asamblarii.

2. Turnare cu nituire rapidă și eficientă, completând blocarea și fixarea într-o singură tragere. Procesul de construcție este simplu, cu un prag de funcționare scăzut, fără instrumente complexe necesare, îmbunătățind eficient producția de lot și eficiența asamblarii liniilor de producție.

3. Deformare uniformă și structură de fixare strânsă, capul de blocare cu expansiune din spate se potrivește strâns cu placa piesei de prelucrat fără goluri, evitând scuturarea și slăbirea componentelor plăcii subțiri. Suprafața plană după nituire nu se va zgâria și nu va interfera cu piesele potrivite.

4. Schemele multiple de potrivire a materialelor se adaptează la diferite medii de lucru. Niturile din aluminiu sunt ușoare și rezistente la coroziune, niturile din oțel au o rezistență ridicată, iar niturile din oțel inoxidabil sunt potrivite pentru medii corozive dure, îndeplinind cerințe diversificate de rezistență de fixare.

5. Nitul Pop de tip deschis pentru instalare oarbă este o adaptabilitate industrială largă, utilizat pe scară largă în producția de automobile, echipamente electrice, accesorii aerospațiale, decorațiuni arhitecturale, procesare containere, hardware zilnic și proiecte de asamblare a tablei.
