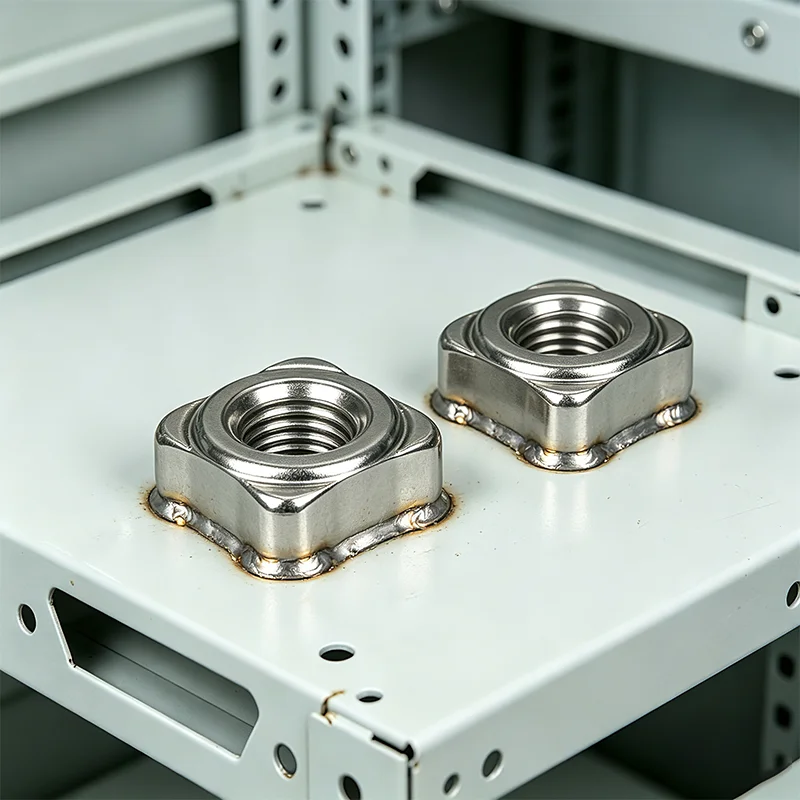

Piuliță de sudură pătrată DIN 928

Concepute profesional pentru fixarea pre-sudare și asamblarea de formare integrată, piulița de sudură pătrată DIN 928 Wanluo de înaltă calitate sunt fabricate strict conform standardelor industriale germane. Spre deosebire de piulițele de fixare convenționale care se bazează pe blocarea post-instalare, această serie de piulițe de sudură adoptă o structură integrată pătrată cu proiecții de sudură precise, permițând poziționarea precisă și fixarea sudării în puncte pe plăci și profile metalice.

Trimiteți întrebarea

Product Description

Piulița de sudură pătrată DIN 928 de la furnizorul Wanluo rezolvă problemele industriale obișnuite, cum ar fi filetarea manuală incorectă, decalajul instabil la sudarea piuliței și eficiența scăzută a asamblarii, oferind soluții de formare a bazei filetate dintr-o singură bucată pentru producția automată și prelucrarea tablei.

Design structural și stabilitatea sudării

Piulița de sudură pătrată DIN 928 oferă poziționare plată pe patru fețe și design integrat cu denivelări de sudură. Proeminențele de sudură uniforme asigură un grad de topire constant în timpul sudării în puncte, formând o conexiune de fuziune fermă cu piesa de prelucrat fără sudură sau dezlipire virtuală. Filetul intern vertical standard este prelucrat printr-o lovire unică de înaltă precizie, cu formă completă a dintelui și toleranță precisă, asigurând o asamblare ulterioară lină de potrivire a șuruburilor. Fabricat din materii prime din oțel inoxidabil de înaltă calitate, produsul are o textură metalică uniformă, rezistență puternică la sudură la temperaturi înalte și stabilitate structurală și nu se va deforma sau pierde precizia firului după sudare și răcire. Îmbunătățește eficient rezistența structurală generală și consistența asamblarii pieselor de prelucrat în serie.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	Piuliță de sudură pătrată din oțel inoxidabil, piuliță de sudură DIN 928
Standard executiv	DIN 928, standard de fixare pentru sudare ISO, dimensiuni personalizate non-standard
Material disponibil	Oțel inoxidabil 304, 316L, oțel personalizat de înaltă rezistență rezistent la coroziune
Gama de dimensiuni	M4-M12 dimensiuni standard complete, grosime personalizată a piuliței și înălțime de proiecție
Caracteristica structurală	Corp de pozitionare patrat + proiectie fixa de sudura, structura de sudare anti-offset
Tratament de suprafață	Decapare și pasivizare, fără strat de oxid, suprafață curată de sudură
Proprietăți mecanice	Fermetate ridicată de sudare, precizie stabilă a firului, fără deformare termică
Metoda de ambalare	Ambalaj clasificat anti-coliziune + carton de export, ambalare în vrac pentru paleți
Serviciul de aprovizionare	Aprovizionare la fața locului, personalizare non-standard, achiziție unică cu elemente de fixare mixte

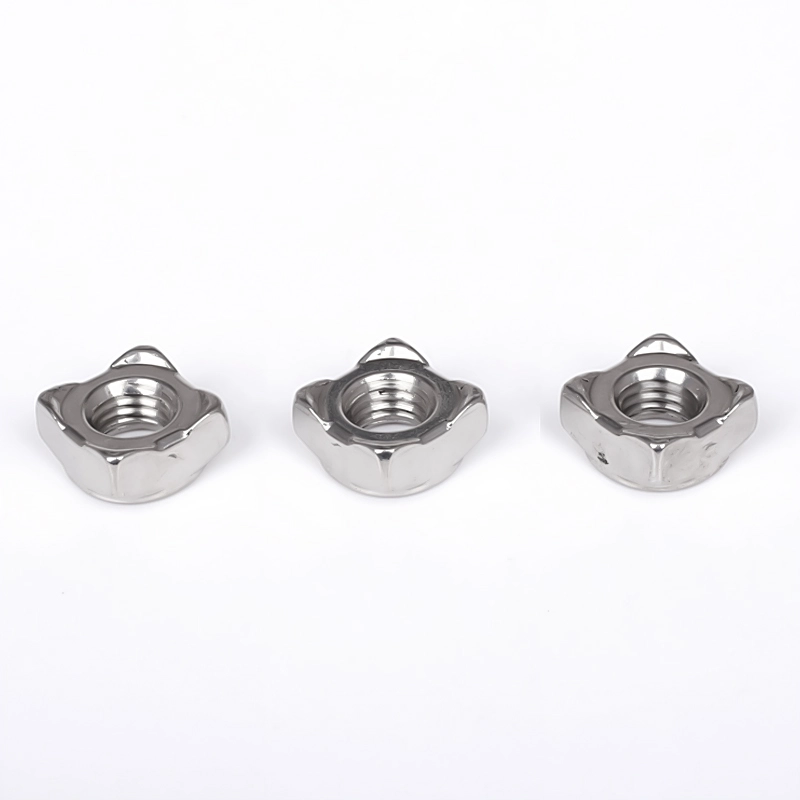

Din 928 Square Weld Nut

Dimensiunea firului D			M4	M5	M6	M8	M10	7/16 20 UNF-2B ①	7/16 20 UNF-2B ②	M12	M14	M16
P	Pas	Fir grosier	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Ață fină, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Ață fină,2	/	/	/	/	1	-	-	1.5	-	-
b	Dimensiunea nominala		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	max		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min = dimensiune nominală		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	max		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	max		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Dimensiunea nominală		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	max		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	max		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max=dimensiune nominală		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max=dimensiune nominală		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
la 1000 unitati=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Avantajele de bază ale aplicației și procesului

1. Designul integrat al proiecției de sudură realizează o poziționare precisă înainte de sudare, prevenind eficient deviația și rotația piuliței în timpul sudării, îmbunătățind considerabil randamentul și consistența pieselor de prelucrat lot.

2. Înlocuiți piulițele tradiționale de filetare manuală și post-instalare, simplificați procesele de producție, eliminați alunecarea firului și problemele de eroare a filetului din plăcile subțiri și îmbunătățiți semnificativ eficiența producției.

3. Structura limită pătrată a piuliței de sudură pătrată DIN 928 are un efect anti-rotație bun după sudare și formare, cu stres uniform pe baza filetului, rezistând în mod eficient la sarcina de vibrație și evitând conexiunea slăbită în funcționarea echipamentului pe termen lung.

4. Materialul din oțel inoxidabil are performanțe excelente de sudare la temperatură ridicată și rezistență la coroziune. Îmbinarea de sudură este fermă fără rugină, adaptându-se la echipamente automate, carcase de tablă și părți structurale metalice de exterior.

5. Potrivit pentru scenele de asamblare care nu pot fi blocate cu piulițe tradiționale și piulițe cu nituri. Realizează o bază permanentă cu filet fix și este utilizat pe scară largă în producția de automobile, dulapuri electrice și mașini de inginerie.

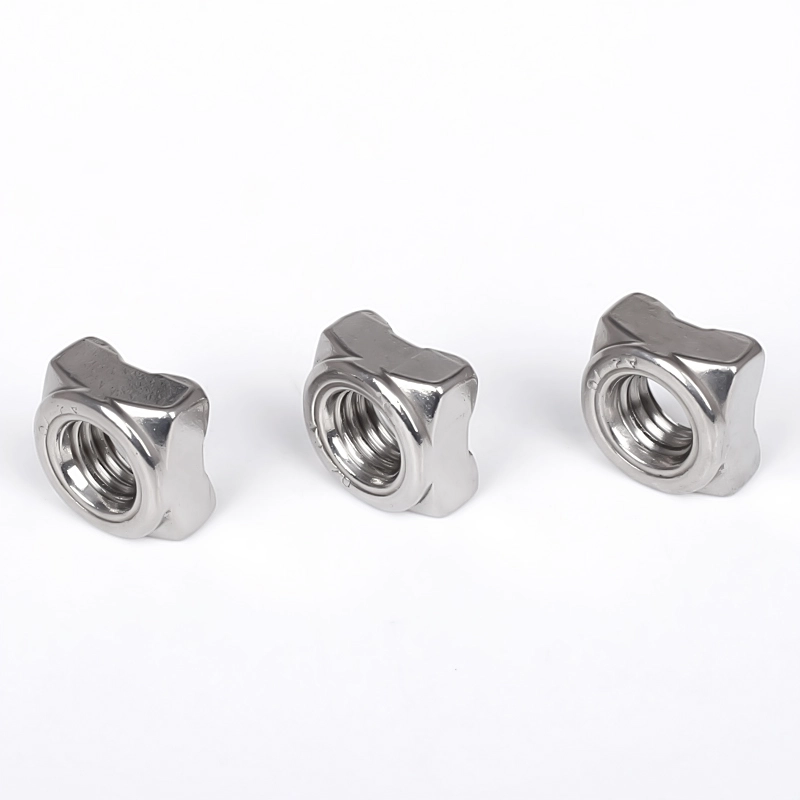

Din 928 Square Weld Nut

Sistemul global de servicii logistice

Oferim soluții logistice universale pentru toate comenzile de produse:

1. Metode multiple de expediere: transport maritim, transport aerian, transport rapid internațional și transport feroviar pentru diferite cerințe de ciclu

2. Ambalare profesională pentru export: cutie de export rezistentă la umiditate, la rugină și la coliziune + ambalaj paleți, potrivit pentru transportul pe distanțe lungi pe ocean

3. Serviciu de expediere consolidată: Sprijiniți încărcarea mixtă de șuruburi, piulițe, piese de montaj și hardware personalizat într-un singur container, economisiți costul logistic

4. Serviciu de urmărire completă: Oferiți urmărire a mărfurilor pe întregul proces, asistență pentru vămuire și notificare privind progresul expedierii
