Șaibă plată din oțel inoxidabil DIN 125

Șaiba plată din oțel inoxidabil DIN 125 furnizată de Wanluo Factory este o garnitură plată universală standard fabricată în Germania. Este, de asemenea, cea mai răspândită componentă de accesorii de bază în sistemul industrial de asamblare. Spre deosebire de modelele funcționale ale șaibelor anti-slăbire și garniturile de etanșare cu formă specială, acest produs are o structură obișnuită pură, plată, cu un singur strat. Caracteristicile sale de bază includ toleranțe de înaltă precizie pentru diametrul interior și exterior și o suprafață netedă și plană. Este dedicat rezolvării problemelor de bază de asamblare, cum ar fi distribuția presiunii, protecția piesei de prelucrat și reglarea fină a golurilor în timpul asamblării șuruburilor.

Trimiteți întrebarea

Product Description

Șaibe plate din oțel inoxidabil DIN 125 fabricate de furnizorii Wanluo pot preveni în mod eficient defectele comune de asamblare, cum ar fi indentarea suprafeței plăcii, concentrarea tensiunilor, uzura prin frecarea metalului și fixarea slăbită cauzată de compresia directă a șuruburilor. Produsul este produs în deplină conformitate cu standardele industriale germane, utilizând tehnici precise de ștanțare și tăiere a marginilor rotunjite pentru modelare. Suprafața plăcii este lipsită de bavuri, iar grosimea este uniformă și plană. Completând cu substraturi de înaltă calitate din oțel inoxidabil și oțel carbon, prezintă o rezistență excelentă la presiune, rezistență la coroziune și performanță de tenacitate și poate fi aplicat la majoritatea scenariilor convenționale de fixare în echipamente mecanice, aparate electronice, inginerie structurală și domenii industriale zilnice.

Avantajele produsului

1. Protecție uniformă a distribuției presiunii, prevenind deteriorarea compresiei piesei de prelucrat

Structura plană plană și integrată poate dispersa în mod semnificativ presiunea locală de blocare a șuruburilor, evitând concentrarea tensiunilor într-un singur punct. Poate proteja eficient plăcile subțiri, materialele plastice, suprafețele de vopsea de precizie și substraturile fragile de colaps, deformare sau deformare. Este deosebit de potrivit pentru operațiunile de asamblare a pieselor subțiri și a componentelor cu aspect de precizie.

2. Toleranță de mare precizie, cu adaptabilitate extrem de puternică

Orificiul interior este perforat cu precizie, iar dimensiunile diametrului interior și exterior sunt standard. Poate fi asortat perfect cu diferite standarde germane, șuruburi, șuruburi și piulițe standarde chinezești. Concentricitatea ansamblului este mare și nu vor exista probleme de excentricitate, blocaj sau degajare excesivă. Este potrivit pentru majoritatea sistemelor de fixare universale din întreaga lume.

3. Suprafața oglinzii netedă, fără bavuri, fără a deteriora suprafața de contact de precizie

După lustruirea fină și tratamentul de tocire a marginilor rotunjite, suprafețele superioare și inferioare ale plăcii sunt netede și curate, fără margini ascuțite, bavuri sau pete negre oxidate. În timpul asamblarii, nu va zgâria suprafața piesei de prelucrat, acoperirea și suprafața de lipire precisă, îndeplinind cerințele de asamblare fără praf și fără sudură ale echipamentelor de ultimă generație și instrumentelor de precizie.

4. Structură stabilă și rezistență la presiune, fără deformare sub stres pe termen lung

Este format prin ștanțare dintr-o singură bucată din oțel de înaltă puritate, cu grosime uniformă și material dens. Capacitatea de susținere a presiunii este stabilă. În condiții de blocare statică pe termen lung și de sarcini dinamice ușoare, nu este predispus la prăbușire, deformare sau deformare plastică și menține întotdeauna o stare plată și potrivită, asigurând stabilitatea fixării.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	Șaibă plată DIN 125, garnitură plată simplă din oțel inoxidabil
Standard executiv	DIN 125, standard ISO, standard GB, dimensiuni personalizate non-standard
Material disponibil	304, oțel inoxidabil 316L, oțel carbon placat cu zinc, alamă
Gama de dimensiuni	M1.6-M24 dimensiuni standard complete de potrivire, grosime personalizată și diametru exterior
Tip de structură	Structură ultraplată cu un singur strat, formă rotundă plată, fețe duble netede
Tehnologia de procesare	Ștanțare de precizie, debavurare margini, nivelare plată, lustruire a suprafețelor
Element de fixare potrivit	Potrivire universală pentru șuruburi metrice standard, șuruburi și piulițe
Tratament de suprafață	Decapare și pasivizare / Zincat / Lustruit, anti-rugină și anticoroziune
Proprietăți mecanice	Grosime uniformă, planeitate ridicată, rezistență puternică la compresie, fără deformare
Metoda de ambalare	Pungă interioară rezistentă la umiditate + cutie de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

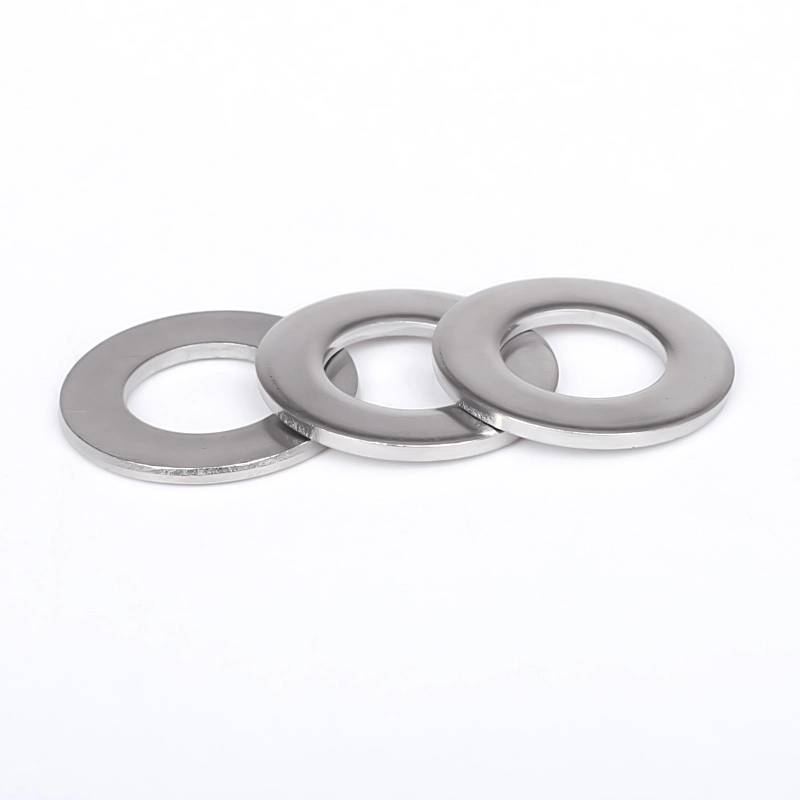

Stainless Steel Din 125 Flat Washer

Dimensiune		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10,5	Φ13	Φ15
M	Pentru dimensiunea firului	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min = dimensiune nominală	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	max	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	max=dimensiune nominală	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	min	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Dimensiunea nominală	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	max	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
la 1000 de unități ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Dimensiune		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Pentru dimensiunea firului	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min = dimensiune nominală	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	max	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	max=dimensiune nominală	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Dimensiunea nominală	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
la 1000 de unități ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Dimensiune		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Pentru dimensiunea firului	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min = dimensiune nominală	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	max	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	max=dimensiune nominală	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	min	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Dimensiunea nominală	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	max	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
la 1000 de unități ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Dimensiune		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Pentru dimensiunea firului	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min = dimensiune nominală	98	104	109	114	119	124	129	134	139	144	149	155	165
d	max	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	max=dimensiune nominală	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	min	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Dimensiunea nominală	12	14	14	14	14	16	16	16	16	18	18	18	18
	max	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
la 1000 de unități ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Puncte forte funcționale și utilizare industrială în mai multe câmpuri

1. Structura plată integrală cu planeitate ridicată dispersează uniform presiunea locală de fixare, prevenind în mod eficient plăcile metalice subțiri, piesele din plastic și piesele de prelucrat din lemn de indentarea prin extrudare, fisurarea și deformarea în timpul blocării șuruburilor.

2. Procesul de lustruire pe două fețe fără bavuri protejează suprafețele de precizie ale piesei de prelucrat de zgârieturi și abraziune, rezolvând problema deteriorării prin frecarea metalelor cauzate de contactul direct dintre capul șurubului și piesa de prelucrat.

3. Toleranța strictă la diametrul interior și exterior standard asigură o potrivire precisă cu toate elementele de fixare standard metrice, evitând asamblarea excentrică și montarea liberă, îmbunătățind considerabil stabilitatea ansamblului și uniformitatea fixării.

4. Rezistență excelentă a materialului și rezistență la compresie, fără îndoire sau deformare permanentă la cuplul standard de blocare, menținând efectul de fixare auxiliar stabil pe termen lung și îmbunătățind durabilitatea ansamblului.

5. Mai multe opțiuni de tratare a suprafețelor și a materialelor se adaptează la asamblarea interioară, la mediul umed exterior și la condițiile de lucru ușor corozive, utilizate pe scară largă în domeniul mașinilor, electronice, mobilă, aparate electrice și inginerie de construcții.

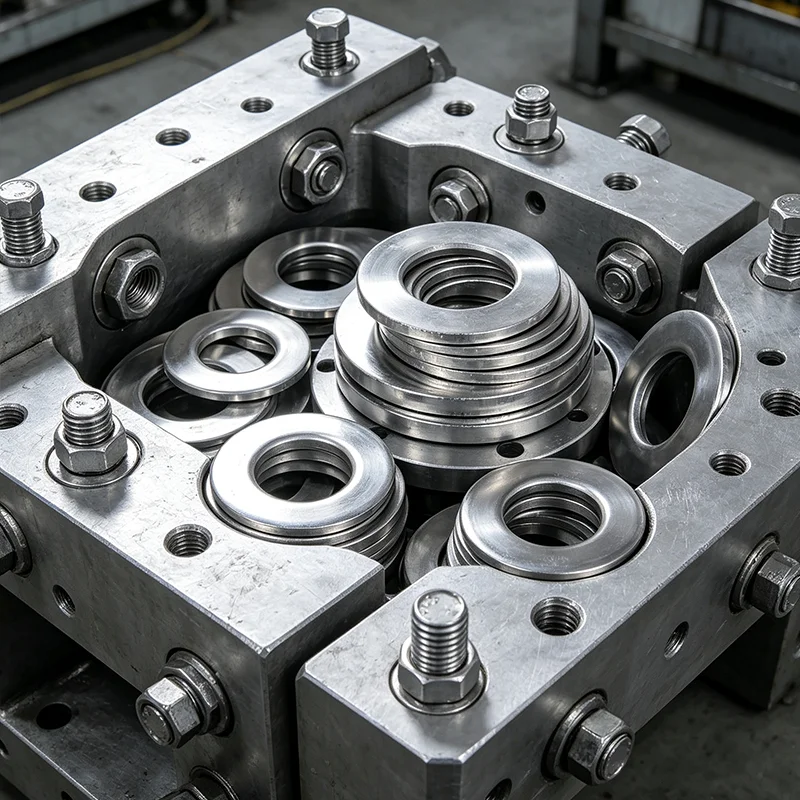

Stainless Steel Din 125 Flat Washer

Note pentru atenție

1. Diferențiați poziționarea funcției produsului: DIN 125 este o garnitură de presiune pur plată, fără structură elastică anti-slăbire. Nu poate fi folosit ca înlocuitor pentru șaibe elastice sau șaibe anti-slăbire DIN 25201. În condiții de vibrații de înaltă frecvență și de impact puternic, trebuie utilizat în combinație cu accesorii speciale anti-slăbire.

2. Potriviți strict dimensiunile specificațiilor: Șaiba plată corespunzătoare a diametrului exterior al șurubului trebuie selectată pentru a asigura compatibilitatea. Dacă gaura interioară este prea mare, va cauza forță excentrică și aderență instabilă. Dacă orificiul interior este prea mic, va avea ca rezultat blocarea ansamblului și incapacitatea de a apăsa strâns, afectând precizia generală a ansamblului.

3. Interzicerea utilizării violente la suprapresiune: Deși performanța la purtarea presiunii este excelentă, este necesar să se evite blocarea violentă instantanee peste limita pentru a preveni suprasolicitarea locală a garniturii în condiții de plăci subțiri, provocând deformarea și deformarea și afectând efectul de aderență plată.

4. Păstrați suprafața de asamblare curată: înainte de instalare, praful, pilitura de fier și impuritățile de pe garnitură și suprafața piesei de prelucrat trebuie curățate pentru a evita ca obiectele străine să fie presate, provocând înclinarea suprafeței plăcii și distribuția neuniformă a forței și prevenind slăbirea ascunsă în vibrația ulterioară a echipamentului.

5. Selectați materialele conform cerințelor: Pentru fixarea obișnuită în interior, modelele din oțel carbon pot fi selectate pentru a controla costurile; pentru scenarii de echipamente exterioare, umede, acide, alcaline și de înaltă precizie, se recomandă utilizarea modelelor din oțel inoxidabil pentru a îmbunătăți performanța anticorozivă și rezistența la intemperii și durata de viață.

6. Nu stivuiți prea multe garnituri pentru nivelare: nu este recomandat să vă bazați pe mai multe straturi de garnituri pentru a compensa eroarea poziției orificiului sau abaterea golului. Stivuirea excesivă va reduce stabilitatea structurală și va cauza cu ușurință poziționare liberă și abatere a forței, afectând precizia ansamblului echipamentului.
