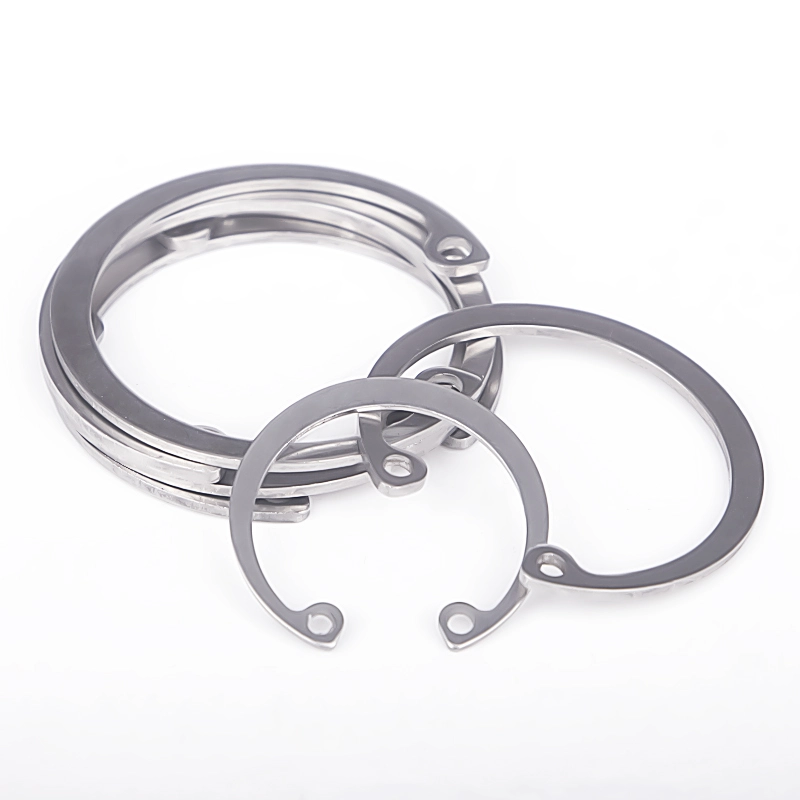

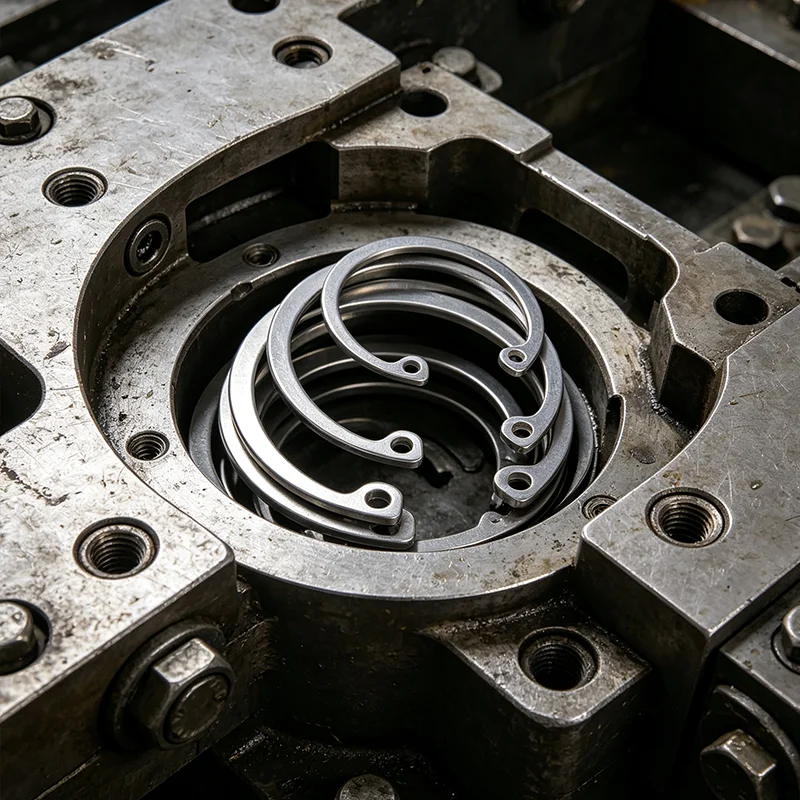

Oțel inoxidabil DIN 472 Circlip intern / Inel de reținere a găurii

Inelul de reținere a găurilor din oțel inoxidabil de înaltă calitate de la Wanluo din oțel inoxidabil DIN 472 este strict fabricat conform standardelor industriale germane DIN, servind ca elemente de fixare elastice profesionale pentru poziționarea găurilor.

Trimiteți întrebarea

Product Description

Spre deosebire de inelele exterioare ale arborelui DIN 471 pentru strângerea arborelui exterior, inelul de reținere a găurii din oțel inoxidabil DIN 472, de la fabrica Wanluo, are o structură elastică cu deschidere spre interior, special concepută pentru strângerea și limitarea canelurilor interioare ale găurii. Cu o expansiune elastică fiabilă și o performanță de strângere, este încorporat în canelurile de precizie pentru găuri pentru a fixa știfturi, rulmenți, arbori interiori și componente încorporate, prevenind eficient căderea pieselor interne și deplasarea axială sub vibrațiile de funcționare și impactul sarcinii. Dispunând de structură compactă, precizie ridicată de prindere și asamblare ușoară, este un element de fixare standard de bază pentru asamblarea mecanică încorporată și limita de precizie a poziției găurii.

Proiectare de construcție a produsului și proces de fabricație industrială

Inelele pentru orificii interne DIN 472 adoptă oțel cu arc de înaltă puritate și materiale premium din oțel inoxidabil, prelucrate prin ștanțare de precizie integrată, tratament termic general de călire și revenire și tăierea fină a marginilor. Structura unică de deschidere spre interior și găurile de montare simetrice se potrivesc perfect cu cleștii profesionali pentru inele pentru instalarea și dezasamblarea rapidă. Radianul cercului exterior și diametrul de prindere sunt calibrate cu precizie pentru a obține un contact complet și o potrivire strânsă cu canelurile interioare standard pentru găuri, evitând strângerea liberă, decalarea sau căderea. Grosimea totală a corpului inelului este uniformă, cu o tenacitate elastică excelentă și rezistență la oboseală, menținând performanța de prindere stabilă după expansiune repetată și funcționare ciclică pe termen lung, fără deformare permanentă sau defecțiune elastică. Suprafața netedă fără bavuri protejează eficient diametrul interior al peretelui găurii și piesele montate cu precizie de zgârieturi și abraziune, respectând standardele de asamblare mecanică de înaltă precizie.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	DIN 472 Inel de fixare intern, inel de fixare a orificiului, inel de fixare intern
Standard executiv	DIN 472, standard ISO, standard GB, dimensiuni personalizate non-standard
Material disponibil	Oțel inoxidabil 304, 316L, oțel cu arc de înaltă calitate, oțel carbon placat cu zinc
Gama de dimensiuni	Diametrul găurii φ8mm-φ100mm dimensiuni standard complete, deschidere specială personalizată și grosime
Tip de structură	Inel elastic cu deschidere interioară spre interior, găuri de montare duble, tip de prindere cu canelura pentru găuri interioare
Tehnologia de procesare	Ștanțare de precizie, întărire prin tratament termic, debavurare margini, calibrare elastică
Obiect aplicabil	Găuri interioare mecanice, găuri pentru rulmenți, găuri pentru cilindri și poziții de precizie a canelurilor încorporate
Tratament de suprafață	Decapare și pasivizare / Zincat / Oxid negru, anti-rugină și anticoroziune
Proprietăți mecanice	Forță de strângere elastică stabilă, anti-oboseală, anti-slăbire, performanță limită durabilă
Metoda de ambalare	Pungă interioară rezistentă la umiditate + cutie de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

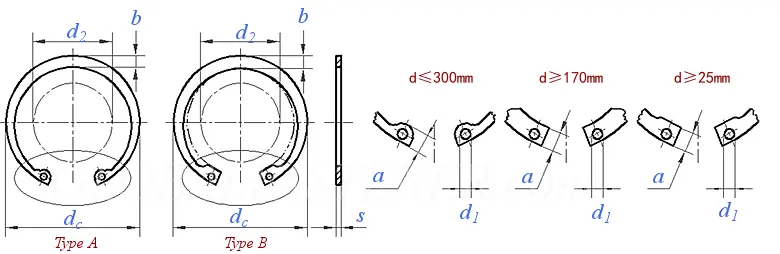

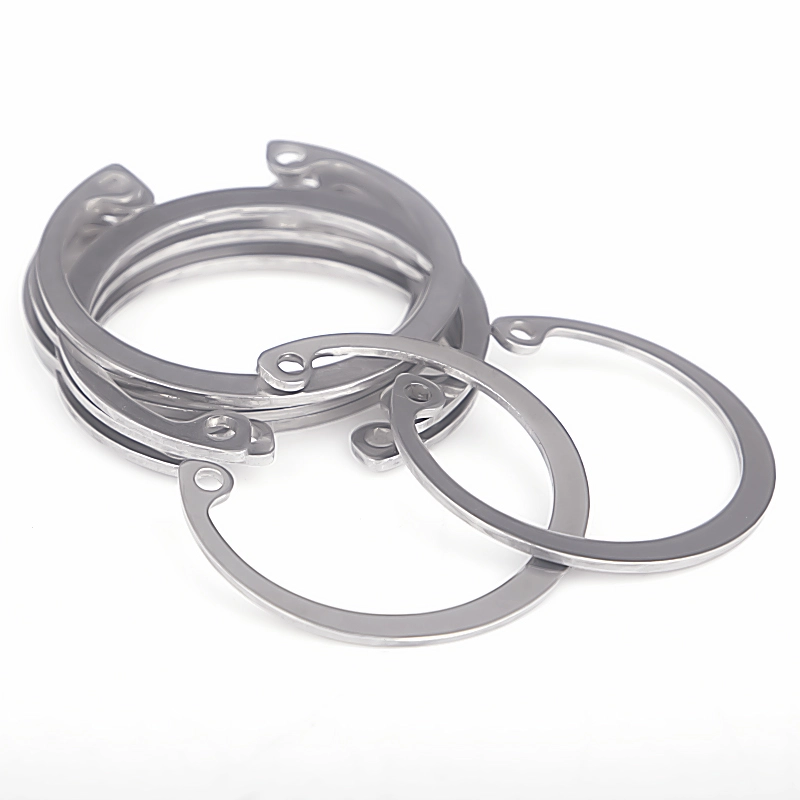

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Diametrul nominal d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Dimensiunea nominală	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	max	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
la 1000unități ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Diametrul nominal d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Dimensiunea nominală	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	max	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	max	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
la 1000unități ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Diametrul nominal d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	max	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Dimensiunea nominală	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	max	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	max	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
la 1000unități ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Diametrul nominal d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	max	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Dimensiunea nominală	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	max	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	max	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
la 1000unități ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Repere de superioritate a produsului și scenarii de aplicații intersectoriale

1. Structura profesională de strângere a găurii interioare se potrivește perfect cu dimensiunile standard ale canelurilor găurii, oferind o forță de strângere elastică circumferențială uniformă, limitând efectiv mișcarea axială a rulmenților, arborilor și pieselor știfturilor încorporate pentru a preveni desprinderea componentelor interne.

2. Procesul strict de tratament termic integral îmbunătățește stabilitatea elastică și duritatea mecanică, asigurând nicio oboseală elastică, relaxare sau fractură după vibrații pe termen lung și asamblare repetată, menținând precizia limitei precise pe termen lung.

3. Designul simetric cu două orificii sprijină instalarea și dezasamblarea rapidă cu expansiune rapidă cu un clește special pentru circlip, îmbunătățind considerabil eficiența asamblarii producției și comoditatea ulterioară a întreținerii echipamentelor, potrivite pentru producția de loturi industriale la scară largă.

4. Finisajul ultra-neted, fără bavuri, protejează peretele găurii interioare și piesele potrivite cu precizie de abraziune și zgârieturi, evitând deteriorarea ansamblului și fluctuația echipamentului, asigurând funcționarea stabilă a structurilor mecanice de precizie.

5. Materiale diversificate și soluții de tratare a suprafețelor se adaptează la mai multe scenarii de lucru, utilizate pe scară largă în componente hidraulice pneumatice, piese de precizie auto, aparate de uz casnic, echipamente de automatizare și structuri de limită a poziției orificiilor de inginerie mecanică.

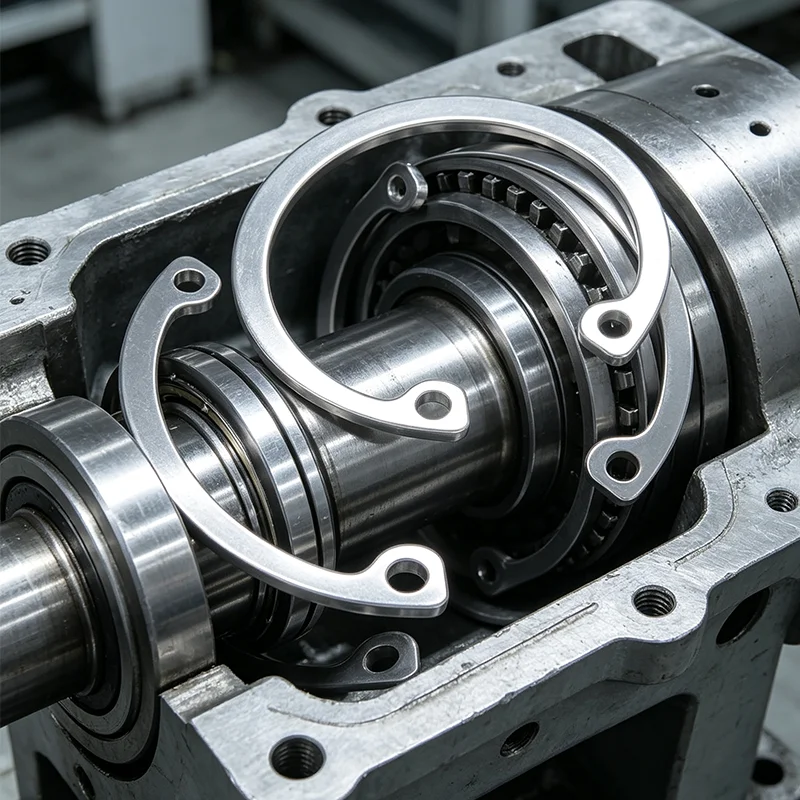

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

Î1: Care este scopul principal al inelului de siguranță DIN 472?

A1: DIN 472 este un inel pentru găuri interioare, instalat în găuri pre-deschise și încorporat în caneluri pentru găuri. Este folosit pentru fixarea și limitarea rulmenților încorporați, arborilor și pieselor cilindrice pentru a preveni căderea axială și deplasarea componentelor interne.

Î2: Diferențele cheie între DIN 472 și DIN 471?

A2: DIN 471 este un inel de siguranţă extern pentru strângerea exterioară a arborelui cu deschidere spre exterior; DIN 472 este un inel de siguranţă pentru strângere interioară a găurii cu deschidere spre interior. Cele două au direcții de stres structurale opuse și sunt complet neinterschimbabile, formând un set complet de elemente de fixare pentru arbore și găuri.

Î3: Inelul de siguranță DIN 472 este ușor de deformat în timpul instalării?

A3: Nu. Produsele noastre adoptă un tratament profesional de întărire a oțelului cu arc, cu duritate și rigiditate puternice. Instalarea standard de expansiune a sculei nu va cauza deformare permanentă, iar inelul de siguranță poate reveni rapid la dimensiunea standard pentru o strângere strânsă.

Î4: Ce scenarii sunt potrivite pentru DIN 472?

A4: Este aplicabil pe scară largă tuturor scenariilor de limitare a găurilor încorporate, cum ar fi găurile supapelor hidraulice, găurile pentru rulmenții motorului, găurile pentru asamblarea echipamentelor, piesele cilindrilor, găurile pentru instrumente de precizie și structurile mecanice automate de fixare a cavității interioare.

Î5: Pot fi furnizate inele de găuri personalizate non-standard?

A5: Da. Susținem personalizarea diametrului interior și exterior special, grosimii, mărimii de potrivire a canelurilor și tratarea suprafeței anticorozivă ridicată pentru a îndeplini cerințele limită personalizate ale pozițiilor speciale ale găurilor mecanice.
