Circlip extern din oțel inoxidabil DIN 471

Circlipul extern din oțel inoxidabil DIN 471 de înaltă calitate din fabrică Wanluo sunt fabricate strict în conformitate cu standardele industriale DIN germane, aparținând elementelor de fixare elastice de precizie special concepute pentru fixarea arborelui.

Trimiteți întrebarea

Product Description

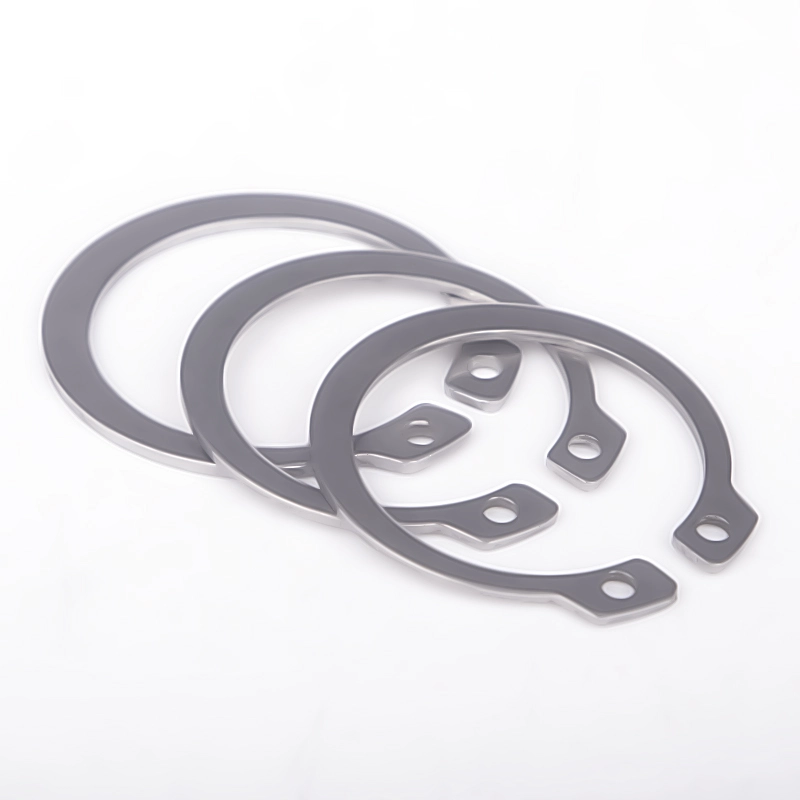

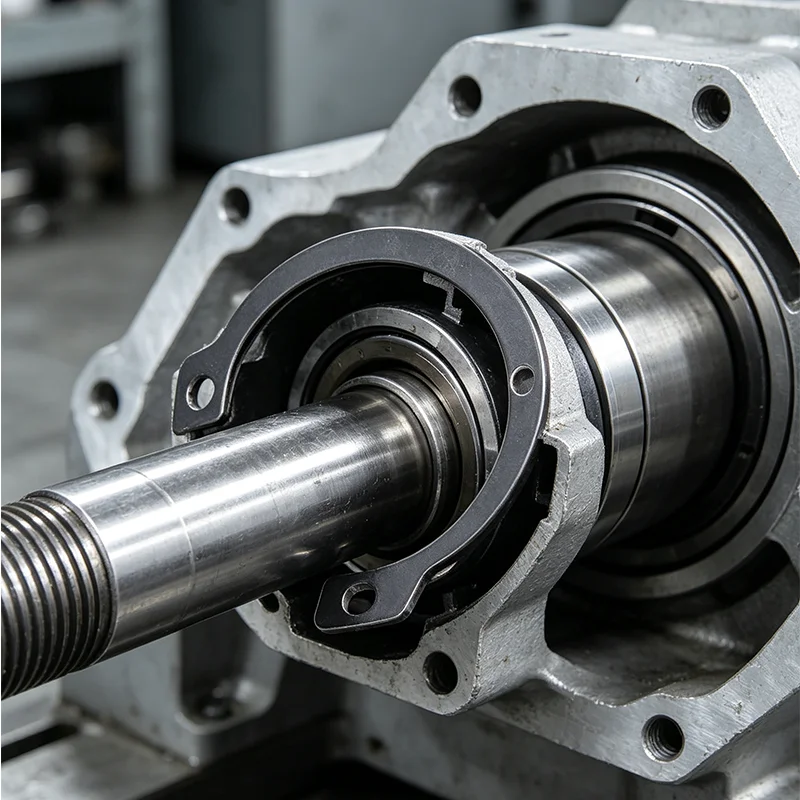

Spre deosebire de șaibe utilizate pentru rulmentul de presiune și anti-slăbire, inelul extern din oțel inoxidabil DIN 471 prezintă o structură inelală elastică deschisă, aplicată exclusiv pe canelura circulară exterioară a arborilor rotativi și fiși. Cu o contracție elastică precisă și o performanță de resetare, poate fi instalat rapid în canelura arborelui pentru a realiza limita axială, prevenind eficient rulmenții, angrenajele, manșoanele și alte părți ale arborelui de la alunecarea axială și de la căderea în timpul funcționării mecanice. Este un element de fixare standard esențial pentru ansamblul transmisiei mecanice, cu instalare ușoară, precizie ridicată de prindere și efect limită stabil pe termen lung.

Proiectarea componentelor de bază și tehnica de procesare standardizată

Inelele pentru arbore extern DIN 471 adoptă materii prime de înaltă calitate din oțel cu arc și oțel inoxidabil, procesate prin ștanțare de precizie integrată, tratament termic integral de călire și revenire și finisare a marginilor. Spațiul deschis standard și găurile de instalare rezervate se potrivesc perfect cu cleștii profesionali pentru inele pentru asamblare și dezasamblare rapidă. Diametrul interior și radianul sunt calibrate cu precizie pentru a asigura o fixare strânsă cu caneluri standard ale arborelui, fără strângere liberă sau abatere excesivă de strângere. Corpul inelului general are o grosime uniformă și o rezistență elastică excelentă, cu o contracție stabilă și performanță de resetare, nu este ușor de produs oboseală elastică, deformare permanentă sau fractură după dezasamblare repetată și operație de vibrații pe termen lung. Marginea exterioară netedă, fără bavuri, evită zgârierea pieselor care se potrivesc, iar rezistența generală a structurii îndeplinește cerințele industriale limită de sarcină grea.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	DIN 471 Inel de fixare extern, Inel de fixare a arborelui, Inel de fixare extern
Standard executiv	DIN 471, standard ISO, standard GB, dimensiuni personalizate non-standard
Material disponibil	Oțel inoxidabil 304, 316L, oțel cu arc de înaltă calitate, oțel carbon placat cu zinc
Gama de dimensiuni	Diametrul arborelui φ3mm-φ100mm dimensiuni standard complete, deschidere specială personalizată și grosime
Tip de structură	Inel elastic exterior deschis, design cu orificiu dublu de instalare, tip de prindere cu canelura arborelui
Tehnologia de procesare	Ștanțare de precizie, întărire prin tratament termic, debavurare margini, calibrare elastică
Obiect aplicabil	Arbori rotativi standard, arbori angrenaj, arbori lagăr și piese de arbore cilindric
Tratament de suprafață	Decapare și pasivizare / Zincat / Oxid negru, anti-rugină și anticoroziune
Proprietăți mecanice	Rezistență elastică puternică, anti-oboseală, limită anti-cădere, forță de strângere stabilă
Metoda de ambalare	Pungă interioară rezistentă la umiditate + cutie de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

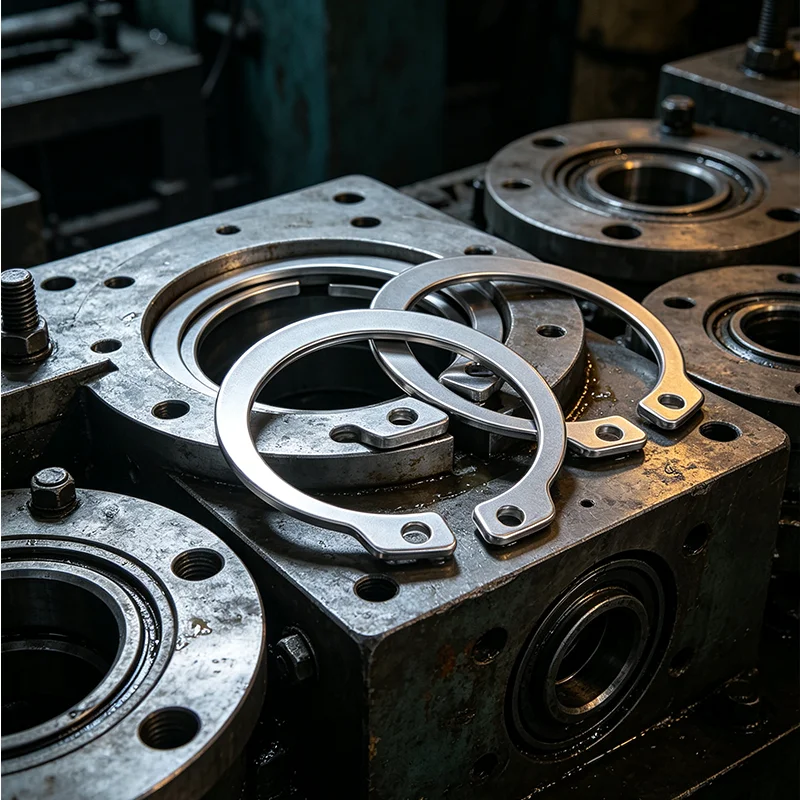

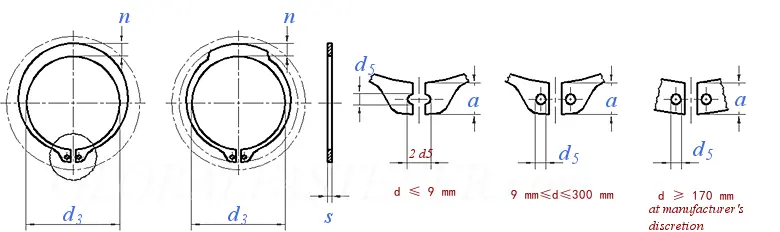

Stainless Steel Din 471 External Circlip

Diametrul nominal d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
la 1000 de unități ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Diametrul nominal d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
la 1000 de unități ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Diametrul nominal d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
la 1000 de unități ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Diametrul nominal d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
la 1000 de unități ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Beneficii remarcabile ale produsului și adaptare universală a condițiilor de lucru

1. Designul profesional de prindere a arborelui extern se potrivește perfect cu canelurile arborelui standard, oferind o forță de strângere elastică uniformă și stabilă, limitând eficient deplasarea axială a pieselor arborelui și rezolvând problema căderii componentelor cauzate de vibrația și rotația echipamentului.

2. Procesul de tratare termică integrală de înaltă precizie conferă inelului de siguranță o recuperare elastică excelentă și o performanță anti-oboseală. Menține elasticitatea stabilă după expansiune și contracție repetate, fără relaxare sau eșec în timpul funcționării de mare viteză pe termen lung.

3. Găurile duble de instalare rezervate cooperează cu clești speciali pentru inele de siguranță, realizând asamblarea și dezasamblarea rapidă, îmbunătățind considerabil întreținerea echipamentului și eficiența înlocuirii componentelor, potrivite pentru asamblarea industrială în serie.

4. Finisajul neted fără bavuri protejează arborii și piesele potrivite de zgârieturi și abraziune în timpul instalării și funcționării, asigurând precizia asamblarii și durata de viață a componentelor transmisiei.

5. Mai multe opțiuni de tratare a suprafețelor și a materialelor se adaptează la diferite medii de lucru, utilizate pe scară largă în echipamente mecanice, piese auto, aparate electrice, componente hidraulice pneumatice și sisteme de transmisie automată.

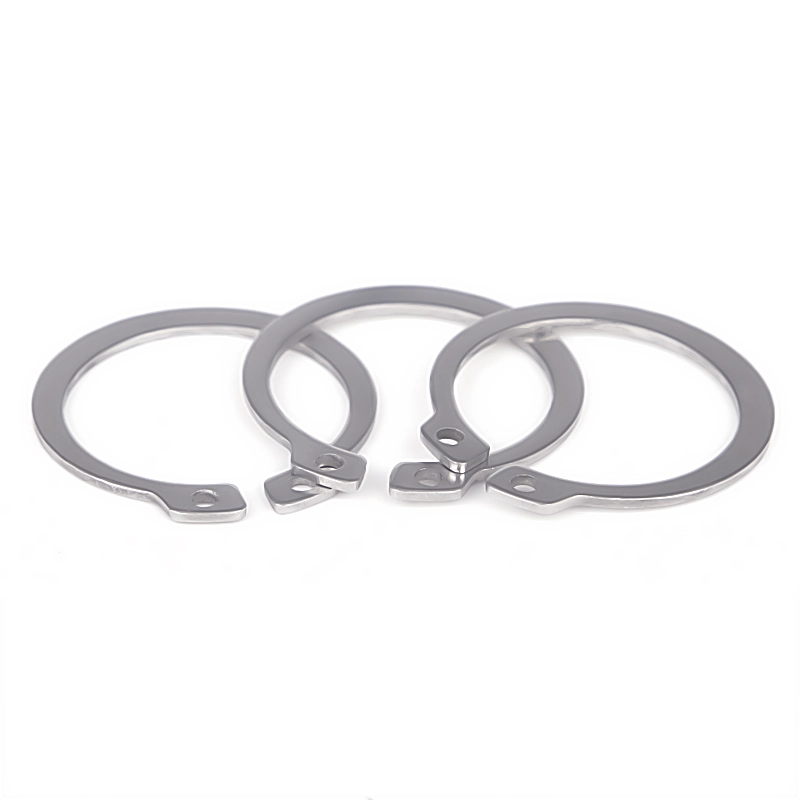

Stainless Steel Din 471 External Circlip

FAQ

Î1: Pentru ce se folosește inelul extern din oțel inoxidabil DIN 471?

A1: DIN 471 este un inel de siguranță extern pentru arbori, instalat în principal pe canelura exterioară a arborilor mecanici pentru a fixa rulmenți, angrenaje, manșoane de arbore și alte piese, prevenind alunecarea și căderea axială, realizând limita precisă a componentelor arborelui rotativ.

Î2: Care este diferența dintre inelele de siguranță DIN 471 (arbore) și DIN 472 (găuri)?

A2: DIN 471 este un inel de siguranță extern pentru instalarea arborelui, prinzând cercul exterior al arborelui; DIN 472 este un inel de siguranță pentru instalarea găurii, prinzând peretele interior al găurii. Cele două structuri sunt opuse și nu sunt interschimbabile.

Î3: Va pierde inelul elastic după utilizare pe termen lung?

A3: Inelele noastre DIN 471 adoptă un tratament strict de călire și revenire, cu performanță elastică stabilă și capacitate puternică anti-oboseală. În condiții standard de lucru, acesta nu va fi slăbit sau invalid, asigurând stabilitatea limită pe termen lung.

Î4: Instalarea necesită instrumente profesionale?

A4: Da. Se recomandă folosirea unui clește pentru inele de siguranță pentru instalarea de expansiune pentru a evita deformarea artificială și fractura, asigurând o potrivire strânsă și un efect de limitare stabil după instalare.

Î5: Puteți personaliza inelele non-standard?

A5: Da. Susținem personalizarea diametrului exterior special, grosimii, mărimii canelurii și tratarea suprafeței cu rezistență ridicată la coroziune pentru a îndeplini cerințele limită ale componentelor mecanice speciale ale arborelui.
