Oțel inoxidabil DIN 6799 Inel de reținere tip E

Circlipul/Inelul de reținere de tip E din oțel inoxidabil din China Wanluo DIN 6799 sunt fabricate în strictă conformitate cu standardele industriale DIN germane, aparținând elementelor de fixare ușoare de reținere a arborelui elastic deschis. Diferit de inelele tradiționale pentru arbore DIN471 și cele pentru orificii DIN472 care necesită caneluri rezervate precise pentru instalare, DIN 6799 prezintă o structură integrală deschisă unică în formă de E, care permite prinderea directă pe axele optice netede și corpurile arborelui convenționale fără preprocesare a canelurilor fixe.

Trimiteți întrebarea

Product Description

Circlip / Inel de reținere tip E din oțel inoxidabil DIN 6799 de la furnizorul Wanluo oferă o forță de strângere elastică stabilă pentru a limita deplasarea axială a manșoanelor arborelui, rulmenților, arborilor de știfturi și pieselor mobile, rezolvând problemele procesării complexe a canelurilor și asamblarea incomod a inelelor tradiționale. Cu o structură ultra-compactă, o instalare rapidă fără scule și o adaptabilitate universală largă, este utilizat pe scară largă în asamblarea mecanică cu sarcină ușoară, echipamente zilnice și structuri de transmisie miniaturală de precizie.

Configurația piesei de prelucrat și fluxul de producție complet

Inelele de reținere de tip E DIN 6799 adoptă oțel cu arc de înaltă duritate și materii prime din oțel inoxidabil de înaltă calitate, prelucrate prin ștanțare de precizie dintr-o singură bucată, întărire integrală cu tratament termic și debavurare completă. Structura deschisă standard simetrică în formă de E are deschidere elastică precisă în radian și o tensiune uniformă de prindere, asigurând o strângere strânsă și anti-alunecare pe arborii metrici standard. Corpul inelului integral are o grosime constantă și o performanță excelentă de recuperare elastică, evitând deformarea permanentă, oboseala elastică sau slăbirea după dezasamblarea repetată și operația de vibrații ușoare pe termen lung. Marginile complet lustruite, fără bavuri, previn zgârierea suprafețelor arborelui și a pieselor potrivite în timpul instalării și utilizării, protejând eficient integritatea componentelor de precizie ale arborelui. Controlul strict al toleranței dimensionale asigură o universalitate ridicată a dimensiunilor standard, potrivindu-se perfect cu diametrele convenționale ale arborelui pentru asamblarea rapidă și limitarea fixării.

Parametrul produsului

Element de parametru	Specificație detaliată
Numele produsului	Inel de fixare tip E DIN 6799, inel de reținere a arborelui în formă de E, inel elastic de fixare deschis
Standard executiv	DIN 6799, standard ISO, standard GB, dimensiuni personalizate non-standard
Material disponibil	Oțel inoxidabil 304, 316L, oțel cu arc de înaltă calitate, oțel carbon placat cu zinc
Gama de dimensiuni	Diametrul arborelui φ2mm-φ50mm dimensiuni standard complete, grosime specială personalizată și elasticitate deschidere
Tip de structură	Structură integrală deschisă în formă de E, prindere rapidă fără scule, montare directă pe suprafața arborelui
Tehnologia de procesare	Ștanțare integrală de precizie, întărire prin tratament termic, debavurare completă a muchiei, calibrare elastică
Obiect aplicabil	Arbori optici netezi, arbori cu știfturi, arbori de transmisie în miniatură, piese de arbore mobile cu sarcină ușoară
Tratament de suprafață	Decapare și pasivizare / Zincat / Oxid negru, anti-rugină și anticoroziune
Proprietăți mecanice	Forță de strângere elastică stabilă, anti-oboseală, fără deformare, protecție limită ușoară
Metoda de ambalare	Pungă interioară rezistentă la umiditate + cutie de export, ambalare pe paleți pentru comenzi în vrac
Serviciul de aprovizionare	Aprovizionare în vrac la fața locului, personalizare non-standard, achiziție unică de elemente de fixare mixte

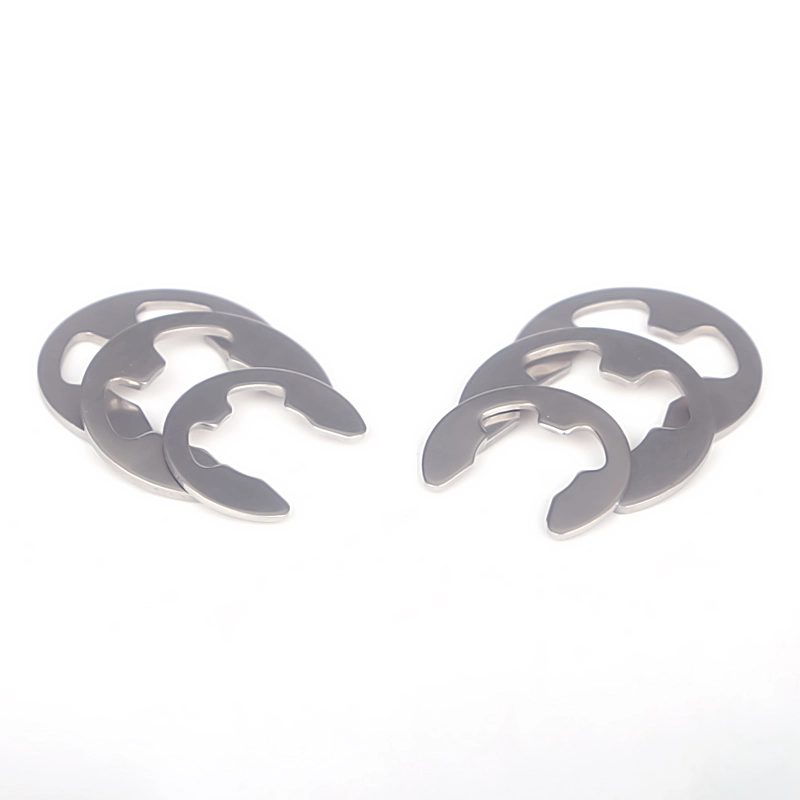

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Diametrul nominal d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Dimensiunea nominală	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Dimensiunea nominală	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
la 1000 de unități ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Diametrul nominal d		7	8	9	10	12	15	19	24	30
h	Dimensiunea nominală	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Dimensiunea nominală	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
la 1000 de unități ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Atribute competitive ale produsului și cazuri globale de lucru la fața locului

1. Nu este necesară nicio canelură pentru instalare, rupând limitarea inelelor tradiționale. Poate fi prins direct pe suprafețele netede ale arborelui, eliminând necesitatea procesării canelării arborelui, reducând considerabil costul de prelucrare a piesei de prelucrat și îmbunătățind eficiența asamblarii.

2. Structura elastică deschisă unică de tip E oferă o forță de strângere circumferențială uniformă și stabilă, limitând eficient alunecarea axială și căderea de pe piesele arborelui cu sarcină ușoară, cu efect anti-slăbire și limitare fiabil în condiții convenționale de vibrație.

3. Asamblare și dezasamblare rapidă fără scule, operare simplă și eficiență ridicată, perfect potrivite pentru liniile de producție în loturi și scenariile de întreținere zilnică a echipamentelor, rezolvând problemele instalării complicate a inelelor convenționale.

4. După un tratament termic integral, corpul inelului are o rezistență elastică excelentă și o performanță anti-oboseală, menținând elasticitatea de prindere stabilă după dezasamblarea repetată și funcționarea pe termen lung fără relaxare sau eșec.

5. Compact și ușor, cu opțiuni de materiale diversificate, aplicabile pe scară largă pentru mașini ușoare, echipamente electronice, aparate de uz casnic, accesorii de jucărie, piese de automatizare în miniatură și alte scenarii de limitare a arborelui de sarcină ușoară.

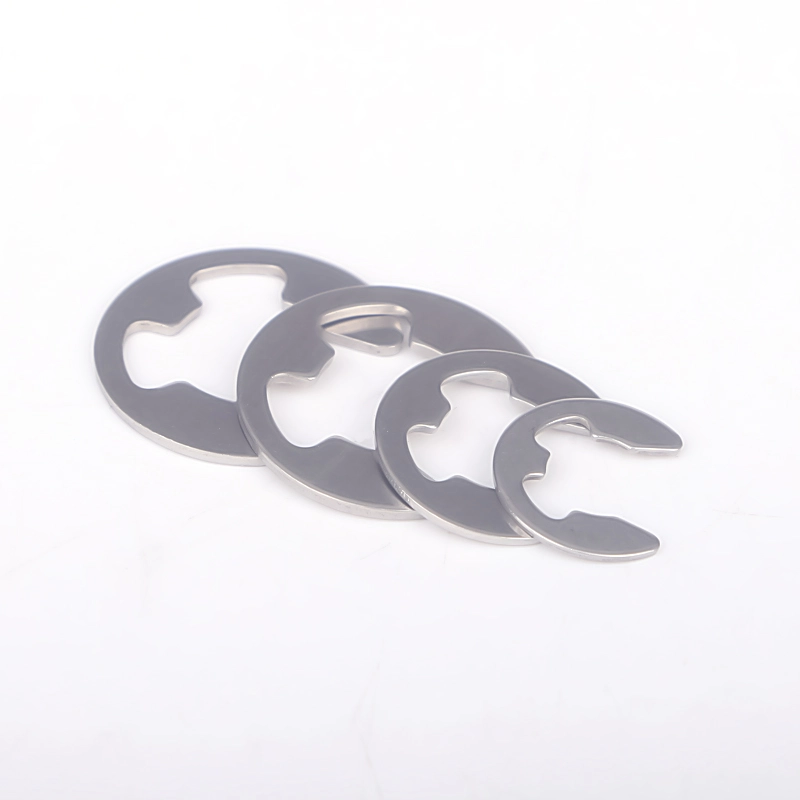

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

Î1: Care este diferența dintre circlip DIN 6799 și DIN 471?

A1: DIN 471 este un inel elastic închis care trebuie instalat într-o canelură rezervată a arborelui cu un clește profesional; DIN 6799 este un inel de siguranță de tip E deschis, care poate fi prins direct pe un arbore neted, fără caneluri, având o instalare mai rapidă și o structură mai simplă, potrivit pentru scenarii de limitare a sarcinii ușoare.

Î2: DIN 6799 necesită caneluri rezervate pe arbore?

A2: Nu este nevoie de canelură. Bazându-se pe propria sa forță elastică de strângere, acesta poate fi fixat stabil pe suprafața netedă a arborelui, ceea ce este cel mai mare avantaj față de inelele standard tradiționale și simplifică foarte mult procesul de prelucrare.

Î3: Forța de strângere a inelului de siguranță de tip E este suficientă?

A3: Inelele noastre DIN 6799 adoptă un tratament strict de calibrare elastică. Forța de strângere standard îndeplinește pe deplin cerințele limită ale scenariilor de încărcare ușoară și medie. Nu este recomandat pentru conexiunile echipamentelor cheie cu sarcini grele și vibrații puternice.

Î4: Care sunt principalele scenarii de aplicare ale DIN 6799?

A4: Este utilizat pe scară largă pentru limitarea și fixarea arborilor miniaturali, arborilor de știfturi, rolelor și părților mobile în mașini industriale ușoare, produse electronice, echipamente electrice, accesorii de automatizare, hardware de zi cu zi și mașini de jucării.

Î5: Puteți personaliza inelele elastice speciale de tip E?

A5: Da. Susținem personalizarea modelelor armate îngroșate, elasticitate specială a deschiderii, diametrul exterior nestandard și tratarea suprafeței anticorozive pentru a îndeplini cerințele personalizate de asamblare cu sarcină ușoară.

Hot Tags: Oțel inoxidabil DIN 6799 E-Type Circlip / Producător de inel de reținere
